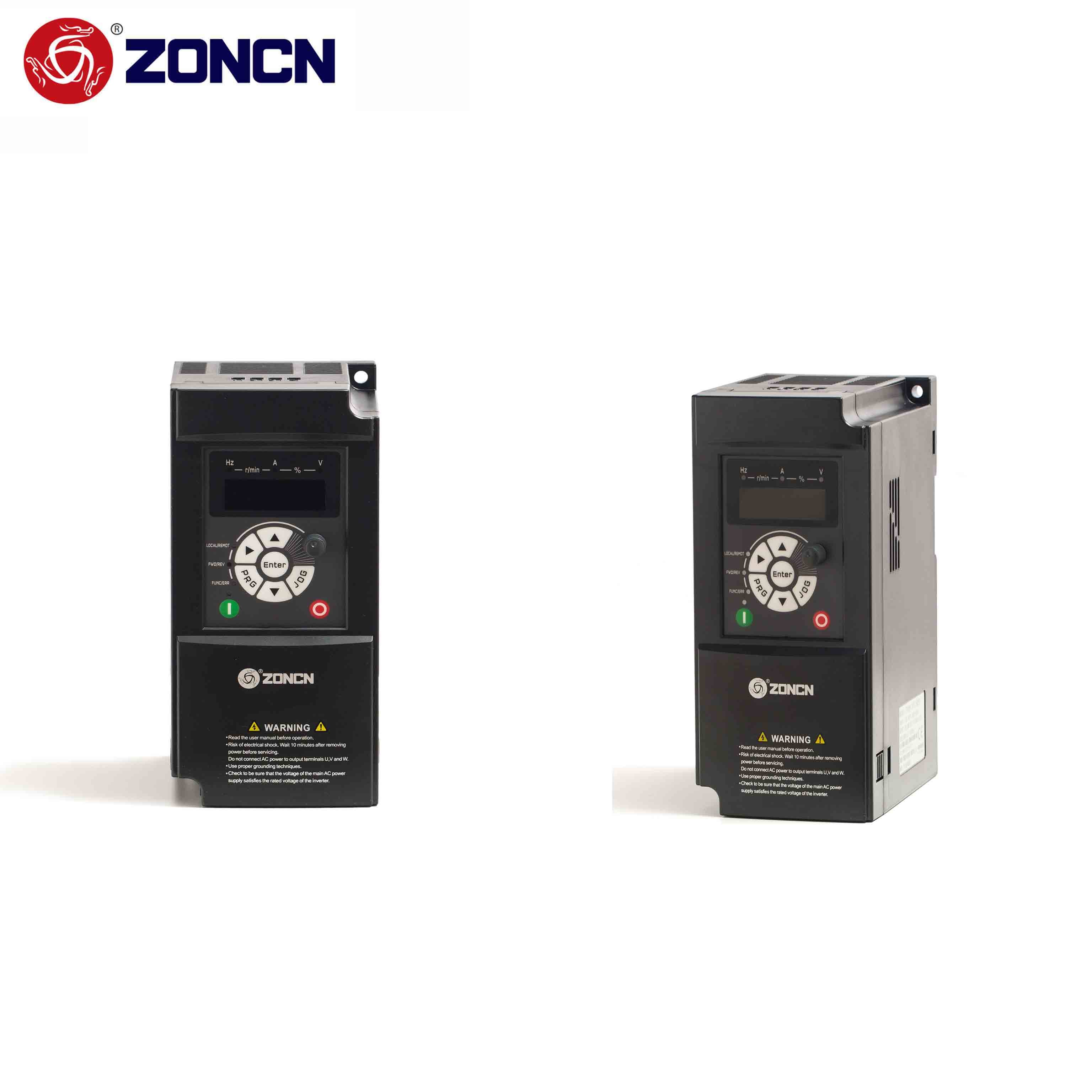

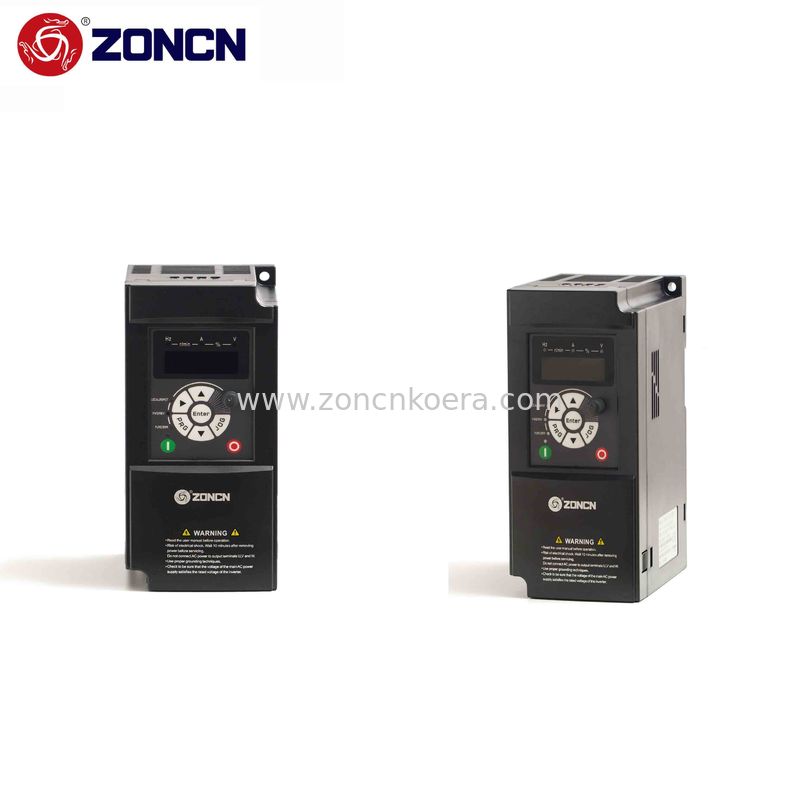

5.5KW Inverteur spécifique à l'industrie Vfd Pour la fonction STO du moteur à 3 phases

5.5KW Industry Specific Inverter Vfd For 3 Phase Motor STO Function
5.5KW Industry Specific Inverter Vfd For 3 Phase Motor STO Function 5.5KW Industry Specific Inverter Vfd For 3 Phase Motor STO Function 5.5KW Industry Specific Inverter Vfd For 3 Phase Motor STO Function
Informations de base
Lieu d'origine: SHANGHAI, Chine
Nom de marque: ZONCN
Certification: CE
Numéro de modèle: Les produits de la catégorie 1 doivent être présentés dans la catégorie 2 de la présente annexe.
Quantité de commande min: 1 unité
Détails d'emballage: Emballage en carton
Délai de livraison: 7 à 30 jours ouvrables
Conditions de paiement: T/T, Western Union et Paypal
Capacité d'approvisionnement: 100000 unités par mois
meilleur prix Contactez
Application du projet: Ascenseur / escalator Le pouvoir: 5.5 kW
Voltage: 380v±15% d'entrée et de sortie Contrôle: Contrôle du vecteur en boucle fermée
Services d'OEM/ODM: - Oui, oui. STO: - Oui, oui.
Profinet: Optionnel
Mettre en évidence:

5Invertisseur spécifique à l'industrie de 0

,

5 kW

,

Fonction STO de l'onduleur spécifique au secteur

5.5KW Ascenseur Inverter Industrie Inverteur spécial à boucle fermée avec fonction STO

T9400-5R5G/7R5P Invertisseur VFD de 5,5 kW pour ascenseur



Présentation du produit:

  • Contrôle vectoriel en boucle ouverte/fermé, contrôle VF (PID intégré) pour les moteurs synchrones et asynchrones
  • Grand couple de sortie, le moteur peut être la sortie en douceur sous lourde charge
  • Fonction puissante, excellente performance, adaptée à la plupart des occasions d'utilisation
  • Prend en charge différents types de cartes PG
  • Prend en charge l'arrêt et le démarrage instantanés
  • Pour les appareils électroniques:0.4-7.5KW; 380V:0.4 à 450 kW
  • Prise en charge de la fonction STO et de la communication Profinet en option





Indice technique:

Nom de l'article Invertisseur de la série T9000
Fonction de base Mode de commande

Contrôle V/F

Contrôle vectoriel en boucle ouverte (sans PG); Contrôle vectoriel en boucle fermée (avec PG).
Fréquence maximale 00,00 à 600 Hz.
Fréquence de support

0Pour les appareils de traitement de l'air

La fréquence du support est réglée automatiquement en fonction des caractéristiques de la charge.
Résolution de fréquence d'entrée

Réglage numérique:00,01 Hz

Réglage analogique: fréquence maximale 0,025%
couple de démarrage

Type G:0.5Hz/150% ((pas de PG);

Type P:0Pour les appareils de surveillance de l'environnement:
Plage de vitesse 1Je ne veux pas de PG.
Précision de la stabilité de vitesse ± 0,5% (pas de PG)
Fonction de base Capacité de surcharge

Type G: 60s pour 150% du courant nominal, 3s pour 180% du courant nominal.

Type P: 60s pour 120% du courant nominal, 3s pour 150% du courant nominal.
Augmentation du couple Boost automatique ; Boost personnalisé:00,1% à 30,0%.
courbe VF courbe VF en ligne droite; courbe VF en plusieurs points; courbe VF en puissance N ((1.2 puissance, 1.4 puissance, 1.6 puissance, 1.8 puissance, 2 puissance)
Séparation VF 2 types: séparation complète; séparation à moitié.
Mode rampe Mode d'accélération et de décélération linéaire ou en courbe S. Quatre types de temps d'accélération et de décélération, plage de temps d'accélération et de décélération de 0,0 à 65000 s.
Freinage en courant continu Fréquence de freinage en courant continu:00,00 Hz~ fréquence maximale;intervalle de freinage:0.0s~36.0s ;valeur du courant d'action de freinage:00,0% à 100,0%
Contrôle du JOG

Plage de fréquence de jogging: 0 à 50 Hz

Temps d'accélération/décélération du jogging: 0-6500 s
PLC simple; fonctionnement à plusieurs vitesses Jusqu'à 16 vitesses de segment sont possibles avec un PLC ou des bornes de commande intégrés.
PID intégré Il est pratique de réaliser le système de contrôle en boucle fermée du contrôle de processus.
Régulation automatique de la tension (AVR) Quand la tension du réseau change, elle peut automatiquement maintenir la tension de sortie constante.
Contrôle de l'arrêt de surtension et de sur courant Limitation automatique du courant et de la tension pendant le fonctionnement afin d'éviter les sauts fréquents de surtension.
Fonction de limitation du courant rapide Réduire au minimum la défaillance du surcourant et protéger le fonctionnement normal de l'onduleur.
Limite et réglage du couple Limitation automatique du couple pendant le fonctionnement pour éviter les débordements fréquents de courant; le mode vecteur en boucle fermée permet de contrôler le couple.
Fonction caractéristique Excellente performance Le contrôle du moteur asynchrone est réalisé avec une technologie de contrôle vectoriel de courant de haute performance.
Fonction d'arrêt instantané sans arrêt L'énergie de rétroaction de charge est utilisée pour compenser la réduction de tension lors de la panne de courant transitoire, et l'onduleur peut continuer à fonctionner pendant une courte période.
Limites de courant rapide Il permet d'éviter les pannes fréquentes du moteur à courant alternatif.
Contrôle du chronométrage Plage de temps: 00 min-6500,0 min.
La communication Modbus RS485;communication Profinet (carte de communication en option)
Prend en charge une variété de cartes PG Prise en charge de la carte PG d'entrée différentielle, de la carte PG de résolution, de la carte PG de transformateur rotatif, etc.
Je cours. Source de commande Le panneau de commande, le terminal de commande, le port de communication série.
Source de fréquence 10 sources de fréquence: ensemble numérique, ensemble de tension analogique, ensemble de courant analogique, ensemble d'impulsions, ensemble de ports série.
Source de fréquence auxiliaire 10 sources de fréquence auxiliaires. Les utilisateurs peuvent réaliser de manière flexible le réglage fin de fréquence auxiliaire et la synthèse de fréquence.
Terminal d'entrée

les terminaux de commande numérique numériques de type standard (4 ((1PH 220V 0,4 kW-2,2 kW-VF) / 5 ((1PH 220V 0,4 kW-3,7 kW-contrôle vectoriel / 3PH 380V 0,4 kW-5,5 kW contrôle vectoriel) / 6 ((7,5 kW ou plus),Le S3 prend en charge l'entrée d'impulsions à haute vitesse jusqu'à 100 kHz;

1 (inférieur à 5,5 kW) / 2 (supérieur à 7,5 kW) bornes d'entrée analogiques, 1 prise en charge d'une entrée de tension de 0 à 10 V, 1 prise en charge d'une entrée de tension de 0 à 10 V ou d'une entrée de courant de 4 à 20 mA (supérieur à 7,5 kW).
Terminale de sortie

1 borne de sortie d'impulsion à grande vitesse et une borne de sortie de collecteur (1PH 220V 0.4KW-2.2KW-VF n'est pas prise en charge); 1 borne de sortie de relais inférieure à 5,5KW/2 supérieure à 7,5KW;

1 ((1PH 220V vecteur 0,4 kW-3,7 kW / 3PH 380V vecteur 0,4 kW-5,5 kW) / 2 ((7,5 kW ou plus) terminal de sortie de mode, prise en charge de sortie de courant de 4 ~ 20mA ou de sortie de tension de 0 ~ 10 V.
Protéger Fonction de protection Détection de court-circuit, protection contre les pertes de phase d'entrée et de sortie, protection contre le surtensionnement, protection contre les surtensions, protection contre les sous-tensions, protection contre la surchauffe, protection contre les surcharges, etc.
Le service Services d'OEM/ODM Nous offrons ce service à des clients dans de nombreux pays à travers le monde, et nous recrutons des distributeurs dans le monde entier.
Garantie Nous fournissons 18 mois de remplacement par défaut, maintenance gratuite et autres services.





Tableau de configuration du matériel:

Série T9000
Contrôle du vecteur/VF - Oui, oui. Contrôle du vecteur en boucle fermée - Oui, oui.
Unité de freinage intégrée

Support inférieur à 37 kW.

Au-dessus de 45 kW en option

 0.1s accélération et décélération - Oui, oui.
Panneau amovible Support inférieur à 5,5 kW Sortie d'impulsion à grande vitesse - Oui, oui.
alimentation électrique 24v - Oui, oui. Freinage en courant continu - Oui, oui.
Fonction STO - Oui, oui. Profinet / RS485 - Oui, oui.
Extension de la période d'entrée/sortie - Oui, oui. Filtre de réglage externe - Oui, oui.
Résistance de freinage externe - Oui, oui. Fonction simple du PLC - Oui, oui.
Réacteur électrique Optionnel PID - Oui, oui.
Filtre électromagnétique Je ne veux pas. Niveau de protection Résistance à la corrosion
Certificat de sécurité Pour la CE Fonction simple du PLC - Oui, oui.
Collecteur 1 Protéger plusieurs fois - Oui, oui.





Modèle et paramètre:

Modèle Puissance nominale de sortie (kW) Courant d'entrée nominal (A) Courant de sortie nominal (A) Puissance moteur (kW)
Le débit d'alimentation doit être supérieur ou égal à:
Le nombre d'heures de travail 0.4 5.4 2.5 0.4
Le numéro de série de l'appareil 0.75 7.2 5 0.75
T9200-1R5G 1.5 10 7 1.5
Le nombre d'heures de travail 2.2 16 11 2.2
Le nombre d'équipements utilisés 3.7 17 16.5 3.7
T9200 à 5R5G 5.5 26 25 5.5
Le nombre d'heures d'attente 7.5 35 32 7.5
La tension d'entrée (v):3PH AC 380V±15%
Le nombre d'heures de travail 0.4 3.4 1.2 0.4
Le nombre d'heures de travail 0.75 3.8 2.5 0.75
T9400-1R5G 1.5 5 3.7 1.5
Le nombre d'émissions de CO2 2.2 5.8 5 2.2
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 3.7 à 5.5 Jéhovah nous protège, 15/10 9/13 3.7 à 5.5
T9400-5R5G/7R5P 5.5/7. Je vous en prie.5 Je vous en prie, 15/20 13/17 5.5/7. Je vous en prie.5
Le nombre d'heures d'attente 7.5 / 11 20/26 Le 17/25 7.5 / 11
Les produits de la catégorie 1 doivent être présentés dans la catégorie 2 Jéhovah nous protège, 15/11 26/35 25/32 Jéhovah nous protège, 15/11
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. 15/18. Je vous en prie.5 35/38 32/37 15/18. Je vous en prie.5
Les États membres doivent communiquer à l'autorité compétente les informations suivantes: 18.5 à 22 38/46 37/45 18.5 à 22
Le nombre d'heures de travail 22/30 46/62 45/60 22/30
Le nombre d'heures de travail 30/37 Pour les appareils électroniques 60/75 30/37



Diagramme du circuit:

1PH/220V 0,4-3,7KW et 3PH/380V 0,4-5,5KW ((contrôle vectoriel)

5.5KW Inverteur spécifique à l'industrie Vfd Pour la fonction STO du moteur à 3 phases 0





Application du produit:

L'application de l'onduleur vectoriel de commande en boucle fermée de la série ZONCN T9000 dans l'industrie des ascenseurs se caractérise par ses performances et sa fiabilité exceptionnelles.En tant que produit d'automatisation professionnel, l'onduleur de la série T9000 utilise un algorithme avancé de contrôle vectoriel en boucle fermée pour obtenir un contrôle et un réglage précis des opérations de l'ascenseur.décélération, ou arrêt, l'onduleur T9000 assure un fonctionnement en douceur et en sécurité de l'ascenseur en fournissant une puissance de sortie stable et un contrôle précis de la vitesse.

En outre, l'onduleur de la série T9000 est équipé de diverses fonctions de protection intelligente, y compris la protection contre le surcourant, la protection contre le surtensionnement et la protection contre le sous-tensionnement, entre autres.Ces caractéristiques protègent efficacement l'ascenseur contre les dommages et les pannes dans des situations anormales.permettant une intégration transparente avec d'autres composants du système d'ascenseur pour améliorer l'efficacité de la gestion opérationnelle et de la surveillance.

L'onduleur de contrôle vectoriel en boucle fermée de la série ZONCN T9000 a acquis une large reconnaissance et une large application dans l'industrie de l'ascenseur.Nous restons attachés à l'innovation continue et à l'optimisation des performances, en s'efforçant de fournir des solutions avancées et fiables qui créent une expérience de conduite plus sûre et plus confortable pour les utilisateurs.





FAQ:

Q1: Quelle est votre MOQ?
R: 1 pc



Q2:Quelles sont vos conditions de paiement?
A: T/T 100% avant la livraison.



Q3:Quel est votre délai de livraison?
R: Généralement dans un délai de dix jours après réception du paiement intégral.



Q4:Comment puis-je obtenir une commande OEM/ODM?
R: Si votre quantité de commande répond à certaines exigences, nous sommes heureux de la personnaliser pour vous. Nous avons une coopération avec plus de quarante fabricants.
