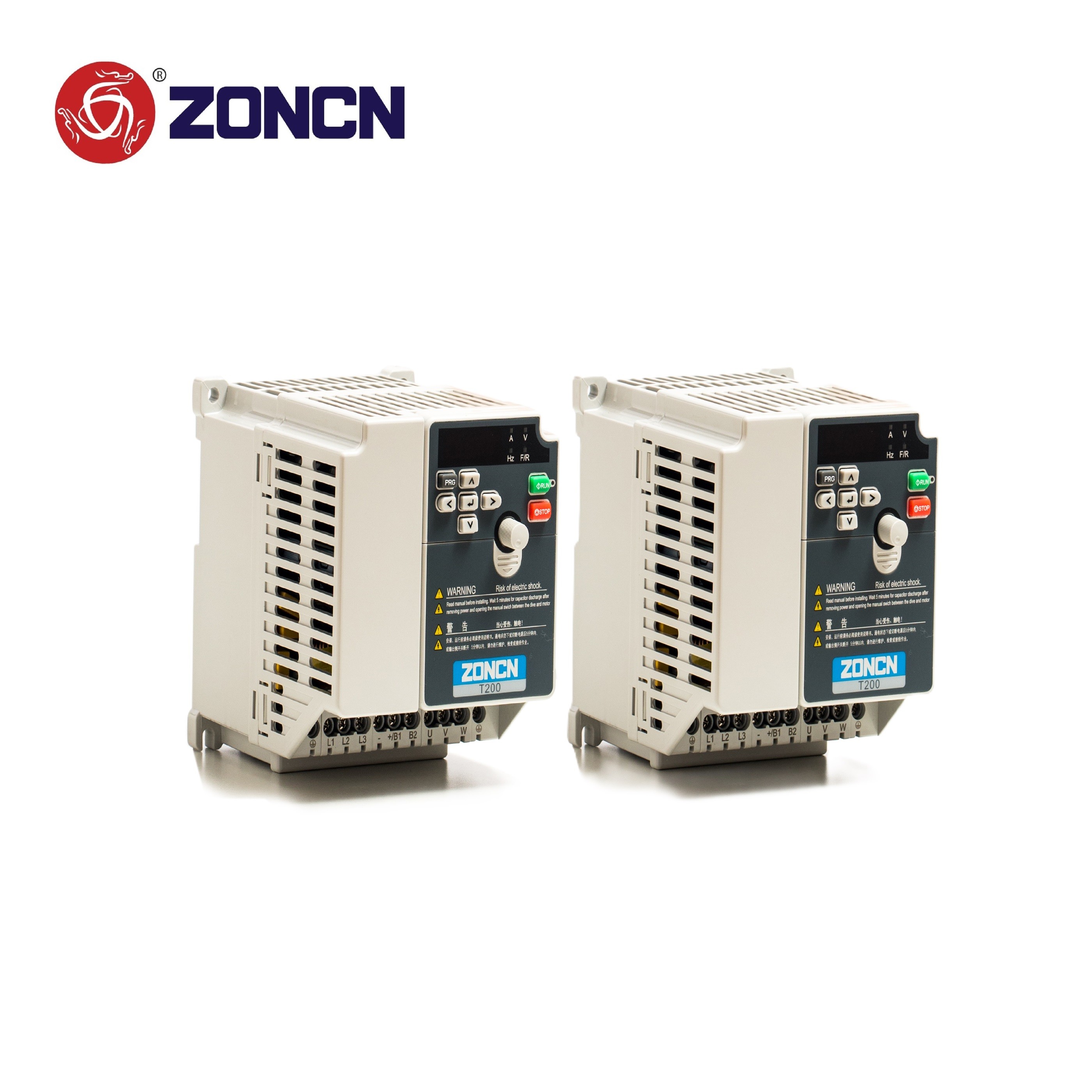

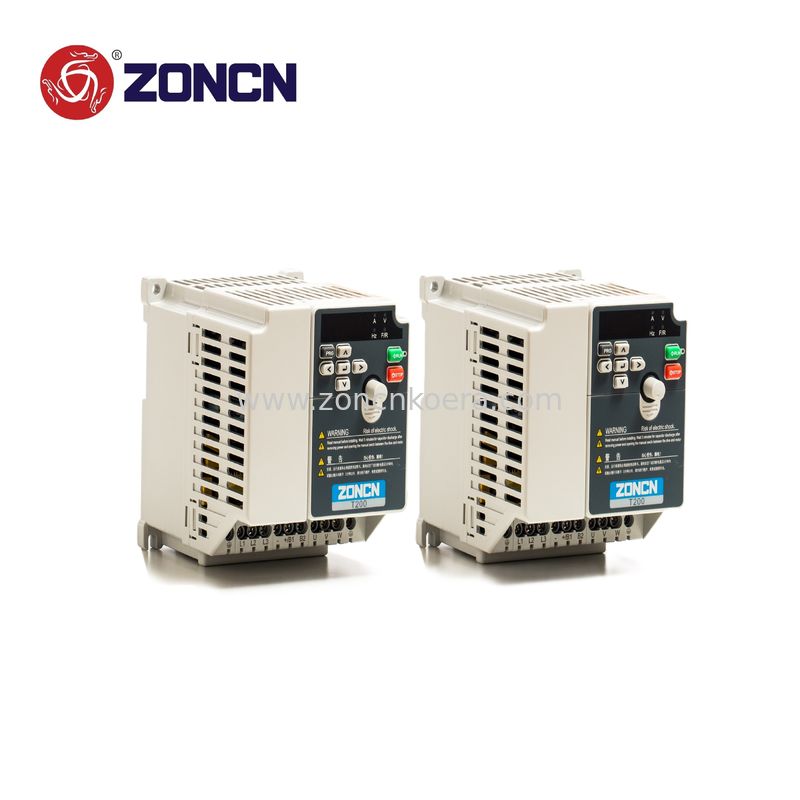

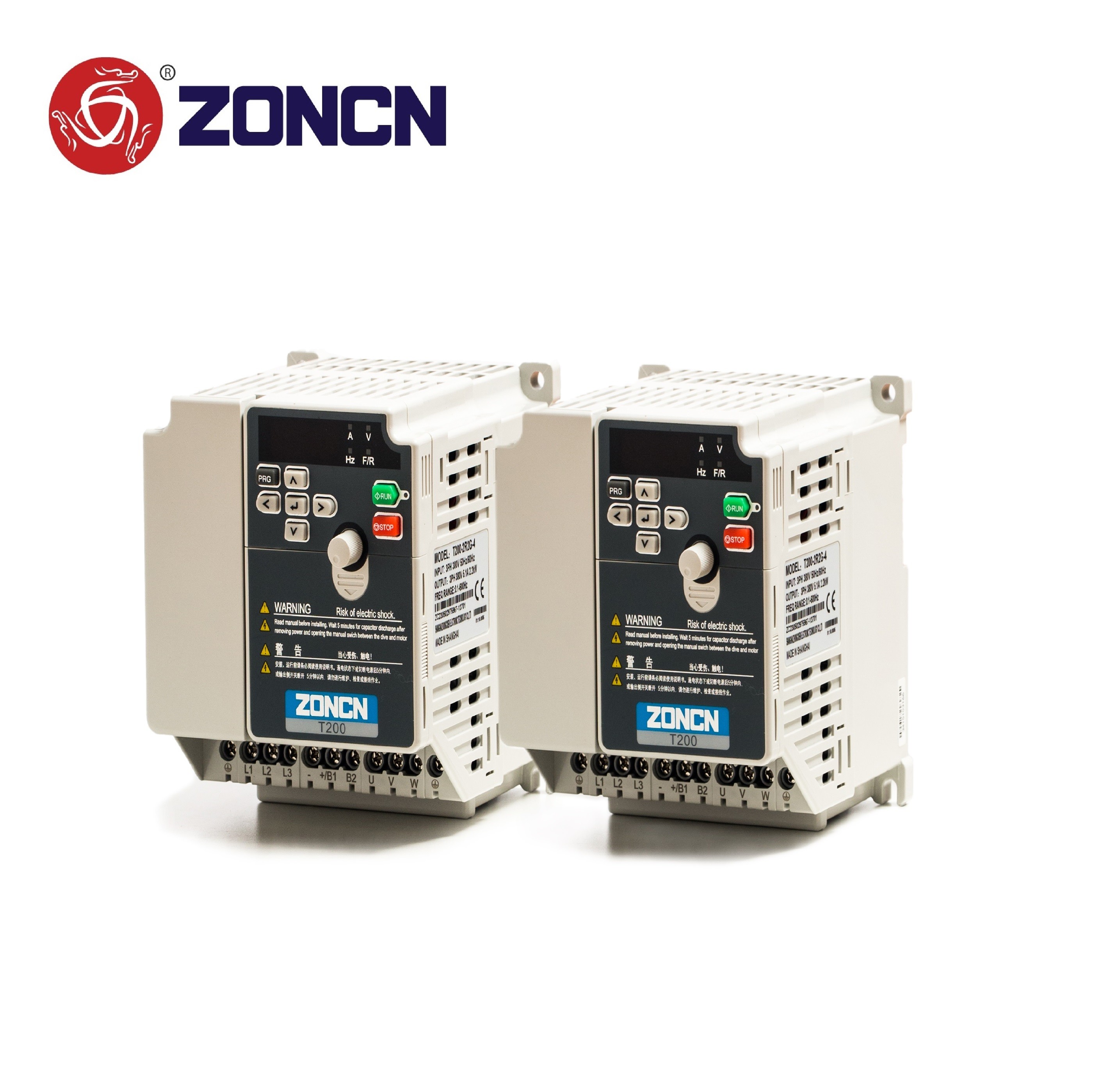

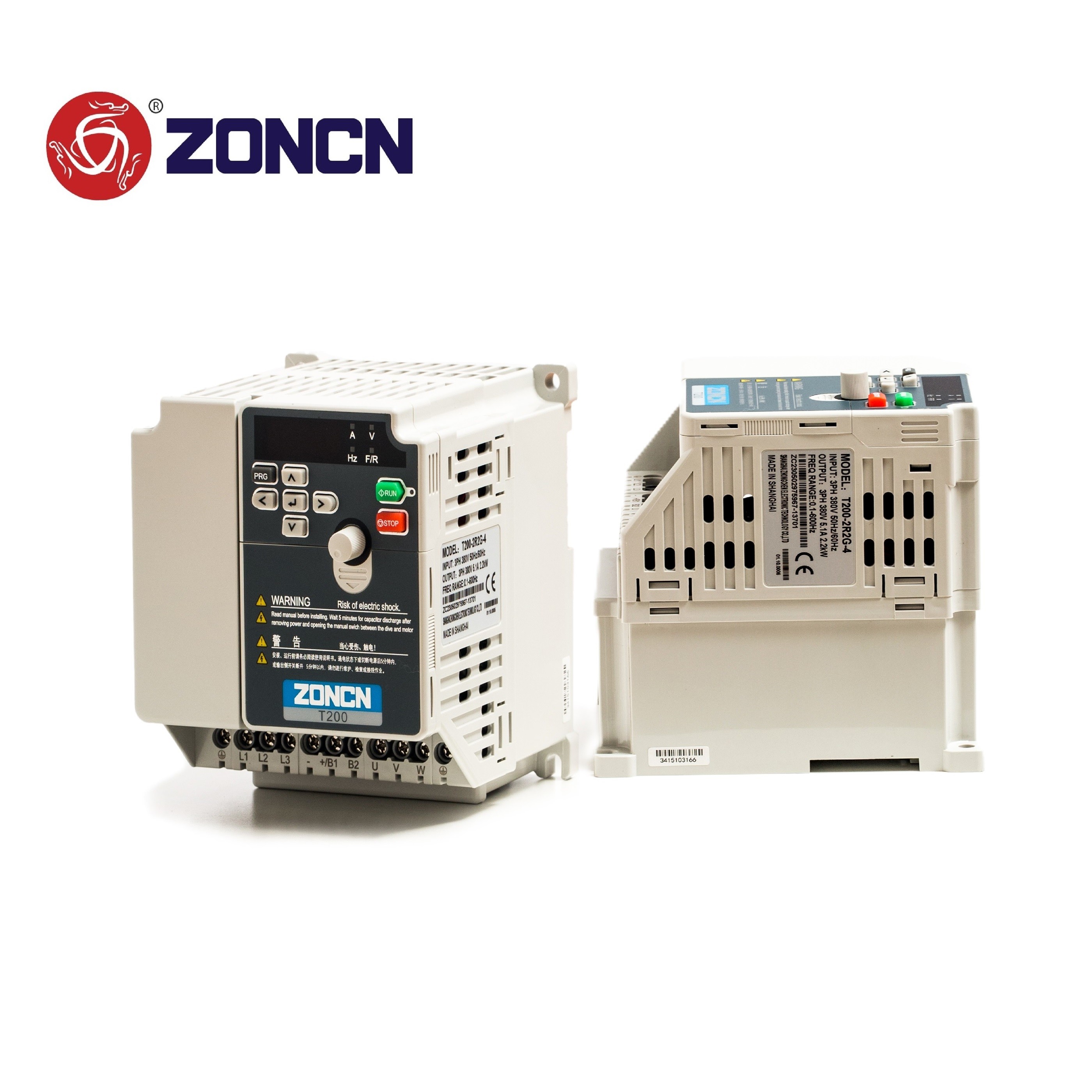

Pompes Invertisseur VFD 380v 3phase 2,2kw Variable Drive vitesse 3hp Vsd pour pompe à ventilateur
Spécification de l'onduleur ZONCN T200
Titre | T200 Invertisseur | |
Fonction de base | Fréquence maximale | 0 ¢ 600 Hz |
Fréquence de support | 0.5 kHz 16 kHz | |
La fréquence du support peut être réglée automatiquement en fonction des caractéristiques de la charge. | ||
Résolution de fréquence d'entrée | Réglage numérique:00,01 Hz | |
Réglage analogique: fréquence maximale × 0,025% | ||
Mode de commande | Régulation de la tension/fréquence (V/F) | |
Contrôle du vecteur de flux sans capteur (pas de PG) | ||
Contrôle vectoriel en boucle fermée (Have PG) | ||
couple de démarrage | Type G:0.5Hz/150% ((pas de PG); | |
Type P:0Pour les appareils de surveillance de l'environnement: | ||
Plage de vitesse | 1Je ne veux pas de PG. | |
Précision de la stabilité de vitesse | ± 0,5% (pas de PG) | |
Régulation du couple | ± 5% ((Avoir PG) | |
Capacité de surcharge | Type G: 60s pour 150% du courant nominal, 3s pour 180% du courant nominal. | |
Type P: 60s pour 120% du courant nominal, 3s pour 150% du courant nominal | ||
Augmentation du couple | Poussée fixe | |
Boost personnalisé 0,1% 30,0% | ||
courbe V/F | courbe V/F en ligne droite | |
courbe V/F en plusieurs points | ||
La courbe V/F de la puissance N (1.2 puissance, 1.4 puissance, 1.6 puissance,10,8 puissance, carré) | ||
Séparation V/F | Deux types: séparation complète; séparation à moitié | |
Mode de rampe | Rampe en ligne droite | |
Rampe à courbe S | ||
Quatre groupes de temps d'accélération/décélération avec une plage de 0,0 ∼ 6500 s. | ||
Freinage en courant continu | Fréquence de freinage en courant continu: 0,00 Hz à la fréquence maximale | |
Temps de freinage: 0,0-100,0 s | ||
Valeur du courant d'action de freinage: 0,0%100,0% | ||
Contrôle du JOG | Plage de fréquence de jogging:0Temps d'accélération/décélération JOG de 0,00 Hz à 50,00 Hz de 0,0 s à 6500,0 s. | |
À bord Vitesses prédéfinies multiples | Il implémente jusqu'à 16 vitesses via la simple fonction PLC ou par des états terminaux d'entrée | |
PID à bord | Il réalise facilement un système de contrôle en boucle fermée contrôlé par processus. | |
Voltage automatique | Il peut maintenir une tension de sortie constante automatiquement lorsque la tension du réseau change. | |
réglementation (AVR) | ||
Surtension/ | Le courant et la tension sont limités automatiquement pendant le processus de fonctionnement afin d'éviter les dérapages fréquentes dues à une surtension/surtension. | |
Résistance au surcourant | ||
contrôle | ||
Limites de courant rapide | Il permet d'éviter les pannes fréquentes de l'onduleur. | |
Limites de couple et régulateurs de couple | Il peut limiter le couple automatiquement et empêcher les décharges fréquentes de courant excessif pendant le processus de fonctionnement. | |
Fonction individuelle | Hautes performances | La commande du moteur asynchrone est réalisée par la technologie de commande du vecteur de courant à haute performance. |
L'arrêt instantané ne s'arrête pas | L'énergie de rétroaction de charge compense la réduction de tension afin que l'entraînement CA puisse continuer à fonctionner pendant une courte période. | |
Contrôle du chronométrage | L'intervalle de chronométrage est de 0,0 min ≈ 6500,0 min. | |
Méthodes de communication | Résistance à la combustion | |
Opération | Exécution du canal de commande | Donnée par le panneau, les bornes de commande, |
Port de communication série, peut être commuté de plusieurs façons | ||
Source de fréquence | 10 types de source de fréquence, données par tension analogique numérique, courant analogique, impulsion, port série. peut être commuté de plusieurs façons | |
Source de fréquence auxiliaire | Il y a dix sources de fréquences auxiliaires. | |
Les terminaux d'entrée | 5 bornes d'entrée numérique, dont l'une prend en charge une entrée d'impulsions à haute vitesse jusqu'à 100 kHz; | |
1 borne d'entrée analogique, prenant en charge une entrée de tension de 0 à 10 V ou une entrée de courant de 4 à 20 mA. | ||
Terminal de sortie | 1 borne de sortie numérique | |
1 borne de sortie du relais | ||
1 borne de sortie analogique :supportant une sortie de courant de 0 ‰ 20 mA ou une sortie de tension de 0 ‰ 10 V | ||
Panneau d'affichage et de commande | Affichage à LED | Il affiche les paramètres. |
Fermeture à clé et | Il peut verrouiller les touches partiellement ou complètement et définir le | |
sélection des fonctions | la fonction de certaines touches afin d'éviter tout dysfonctionnement. | |
Mode de protection | Détection du court-circuit du moteur à l'allumage, protection contre les pertes de phase de sortie d'entrée, protection contre le surtensionnement, protection contre le surtensionnement, protection contre la surtension, protection contre la surchauffe et protection contre la surcharge. | |
Environnement | Emplacement de l'installation | À l'intérieur, évitez la lumière directe du soleil, la poussière, les gaz corrosifs, les gaz inflammables, le brouillard d'huile, la vapeur, les gouttelettes ou le sel. |
Hauteur | Moins de 1000 m ((Faites baisser les niveaux lorsque vous utilisez des niveaux supérieurs à 1000 m) | |
Température ambiante | -10°C 40°C (abaisser les degrés si la température ambiante est comprise entre 40°C et 50°C) | |
Humidité | Moins de 95% RH, sans condensation | |
Vibration | Moins de 5,9 m/s20,6 g) | |
Température de stockage | -20°C à +60°C |
Introduction à l'inverseur ZONCN T200
Modèle d'onduleur | Voltage d'entrée | Puissance de sortie nominale (KW) | Courant d'entrée nominal (A) | Courant de sortie nominal (A) | Puissance du moteur (KW) |
Le nombre d'émissions de CO2 | 1PH AC 220V+/-15% | 0.4 | 5.4 | 2.1 | 0.4 |
Le nombre d'émissions de CO2 est le suivant: | 0.75 | 7.2 | 3.8 | 0.75 | |
Le nombre d'heures d'attente est le suivant: | 1.5 | 10 | 7.2 | 1.5 | |
Le nombre d'émissions de CO2 | 2.2 | 16 | 9 | 2.2 | |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 3.7 | 23 | 13 | 3.7 | |
Le nombre d'heures d'attente est le suivant: | 3PH AC 380V+/-15% | 0.4 | 3.4 | 1.5 | 0.4 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 0.75 | 3.8 | 2.1 | 0.75 | |
Le nombre d'heures d'attente est le suivant: | 1.5 | 5 | 3.8 | 1.5 | |
Le nombre d'émissions de CO2 | 2.2 | 5.8 | 5.1 | 2.2 | |
Le nombre d'émissions de CO2 | 3 | 8.5 | 7.2 | 3 | |
Les données sont fournies par les autorités compétentes de l'État membre. | 3.7 à 5.5 | Jéhovah nous protège, 15/10 | 9/13 | 3.7 à 5.5 | |
Les données sont fournies par les autorités compétentes de l'État membre. | 5.5 / 7.5 | Je vous en prie, 15/20 | 13/17 | 5.5 / 7.5 | |
Le nombre de personnes concernées par l'examen est déterminé par le tableau ci-après: | 7.5 / 11 | 20.0/26. Je vous en prie.0 | Le 17/25 | 7.5 / 11 | |
Les données relatives à l'utilisation du produit | Jéhovah nous protège, 15/11 | 26/35 | 25/32 | Jéhovah nous protège, 15/11 | |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 15/18. Je vous en prie.5 | 35/38 | 32/37 | 15/18. Je vous en prie.5 | |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 18.5 à 22 | 38/46 | 37/45 | 18.5 à 22 | |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 22/30 | 46/62 | 45/60 | 22/30 | |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 30/37 | 62/76 | 60/75 | 30/37 | |
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. | 37/45 | 76/92 | 75/90 | 37/45 | |
Les données sont fournies par les autorités compétentes. | 45 à 55 | 92 à 113 | 90/110 | 45 à 55 | |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 55/75 | Le nombre de personnes | 110/152 | 55/75 |
Q1: Êtes-vous un fabricant ou une entreprise commerciale?
R. Nous sommes une usine professionnelle d'onduleurs VFD depuis 2005 qui se concentre sur la production d'onduleurs depuis 19 ans.
Q2, cette série d'onduleurs T200 prend en charge NPN et PNP?
A. Oui. Je sais.
Q3, ces onduleurs de la série T200 sont en IGBT?
R. Oui, nous pouvons produire de 0,4 kW à 55 kW, tous fabriqués à l'IGBT.
Q4. Fournissez-vous un soutien technique?
R. Bien sûr, vous pouvez utiliser librement cet onduleur de série T200, s'il y a des questions, n'hésitez pas à me le faire savoir.
