Nom du produit: | Inverseur de VFD | Le type: | Invertisseur à fréquence variable |
---|---|---|---|
Mode de commande: | Contrôle du vecteur | Niveau de protection: | Pour la protection contre la corrosion |
Résistant à l'eau: | - Oui, oui. | Voltage d'entrée: | 220V 380V |
Le pouvoir: | 2.2kw | Filtre électromagnétique: | Intégré |
La communication: | Résistance à la compression | Marque: | ZONCN |
Série: | Z5000 | Produit d'origine: | Le soutien |
Mettre en évidence: | commande variable de fréquence de 380v VFD,160 kW VFD à fréquence variable,Invertisseur à haute protection ZONCN |

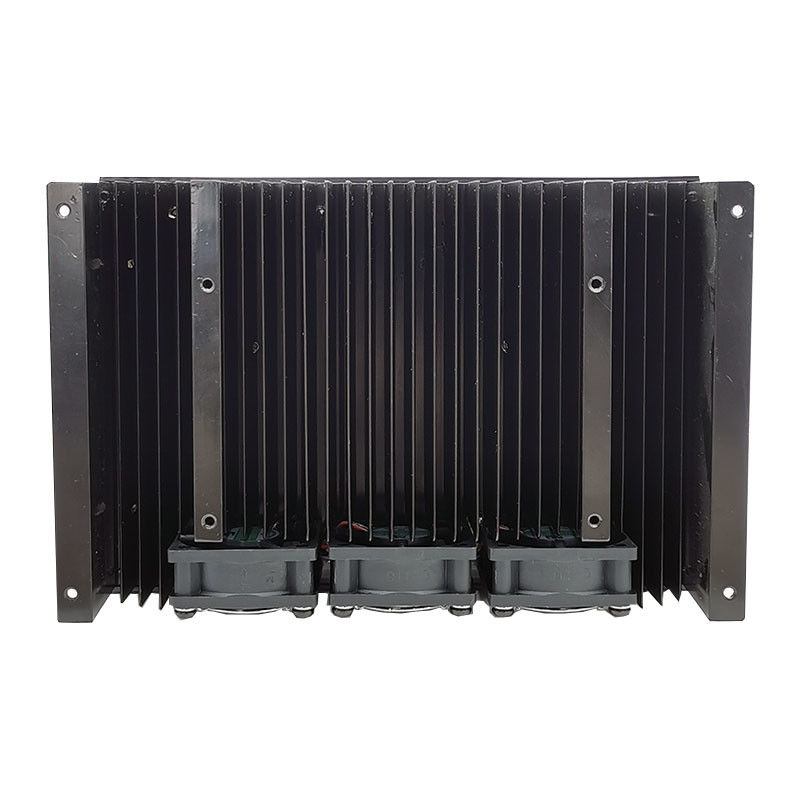

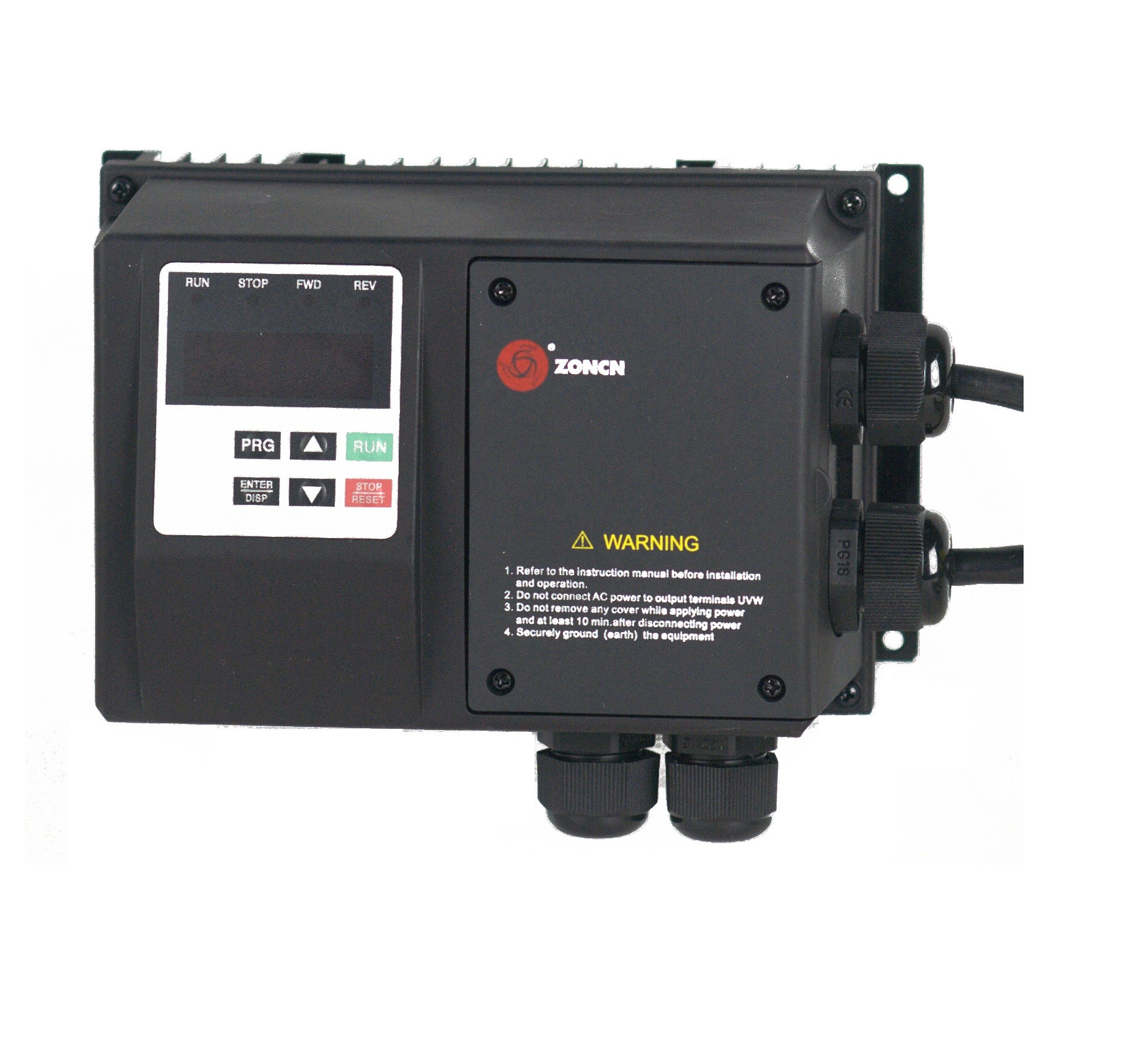

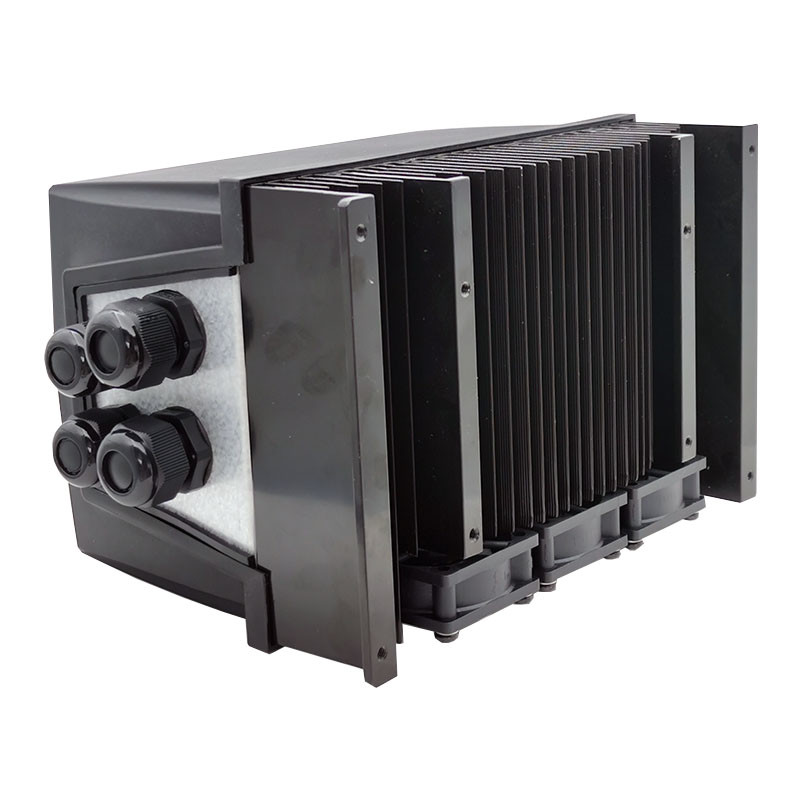

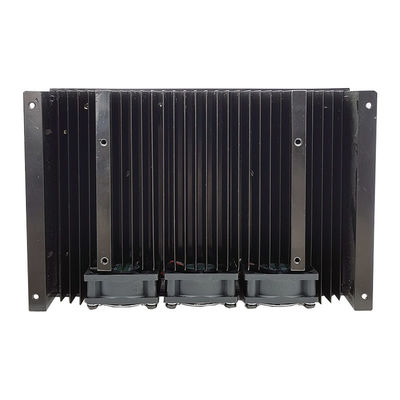

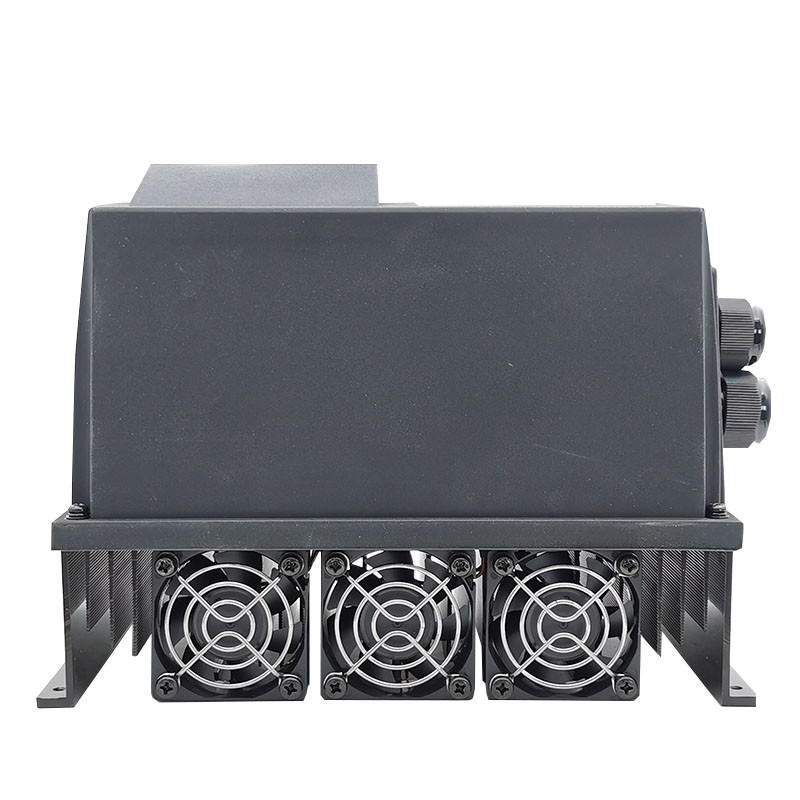

Invertisseur de haute protection ZONCN 220v 380v VFD Drive à fréquence variable 0,75kw à 160kw Pour les pompes à ventilateur
Titre | Invertisseur VFD série Z5000-BF | |
Fonctions standard | Mode de commande | Contrôle sans capteur du vecteur de flux (SFVC) |
Contrôle de tension/fréquence (V/F) | ||
Fréquence maximale | Contrôle vectoriel: 0 ∼ 320 Hz | |
Contrôle V/F: 0 ̊3200 Hz | ||
Fréquence de support | 1 kHz à 16 kHz | |
La fréquence du support peut être réglée automatiquement en fonction des caractéristiques de la charge. | ||
Résolution de fréquence d'entrée | Réglage numérique: 0,01 Hz | |
Réglage analogique: fréquence maximale x 0,025% | ||
couple de démarrage | Le type G: 0,5 Hz/150% (SFVC); | |
Type P: 0,5 Hz/100% | ||
Plage de vitesse | 1Le montant de l'allocation est calculé à partir de l'allocation. | |
Précision de la stabilité de vitesse | ± 0,5% (SFVC) | |
Capacité de surcharge | Type G: 60s pour 150% du courant nominal, 3s pour 180% du courant nominal. | |
Type P: 60s pour 120% du courant nominal, 3s pour 150% du courant nominal | ||
Augmentation du couple | Poussée fixe | |
Boost personnalisé 0,1% 30,0% | ||
courbe V/F | courbe V/F en ligne droite | |
courbe V/F en plusieurs points | ||
La courbe V/F de la puissance N (1,2-puissance, 1,4-puissance, 1,6-puissance, 1,8-puissance, carré) | ||
Séparation V/F | Deux types: séparation complète; séparation à moitié | |
Mode de rampe | Rampe en ligne droite | |
Rampe à courbe S | ||
Quatre groupes de temps d'accélération/décélération avec une plage de 0,0 ∼ 6500 s. | ||
Freinage en courant continu | fréquence de freinage en courant continu: 0,00 Hz à la fréquence maximale; temps de freinage: 0,0-36,0 s; | |
Valeur du courant d'action de freinage: 0,0%100,0% | ||
Contrôle du JOG | L'intervalle de fréquence JOG est de 0,0050,00 Hz. | |
JOG temps d'accélération/décélération: 0,0·6500,0 s | ||
À bord Vitesses prédéfinies multiples | Il implémente jusqu'à 16 vitesses via la simple fonction PLC ou par entrée ((X) états terminaux | |
PID à bord | Il réalise facilement un système de contrôle en boucle fermée contrôlé par processus. | |
Voltage automatique | Il peut maintenir une tension de sortie constante automatiquement lorsque la tension du réseau change. | |
réglementation (AVR) | ||
Surtension/ | Le courant et la tension sont limités automatiquement pendant le processus de fonctionnement afin d'éviter les dérapages fréquentes dues à une surtension/surtension. | |
Résistance au surcourant | ||
contrôle | ||
Limites de couple et régulateurs de couple | Il peut limiter automatiquement le couple et empêcher les débordements fréquents de courant pendant le processus de fonctionnement. | |
L'arrêt instantané ne s'arrête pas | L'énergie de rétroaction de la charge compense la réduction de tension afin que l'entraînement CA puisse continuer à fonctionner pendant une courte période. | |
Limites de courant rapide | Il aide à éviter les pannes fréquentes de sur-courant de l'entraînement CA. | |
Hautes performances | La commande du moteur asynchrone est réalisée grâce à la technologie de commande du vecteur de courant à haute performance. | |
Contrôle du chronométrage | Délai d'exécution: 0.0 ‰ 6500.0 minutes | |
Méthodes de communication | Résistance à la compression | |
Exécution du canal de commande | Donnée par le panneau, les bornes de commande, | |
Port de communication série, peut être commuté de plusieurs façons | ||
Source de fréquence | 10 types de source de fréquence, donnés par | |
La tension analogique numérique, le courant analogique, l'impulsion, le port série. peut être commuté de plusieurs façons | ||
Source de fréquence auxiliaire | 10 types de sources de fréquence, données par tension analogique numérique, courant analogique, impulsion, port série. | |
Entrée et sortie | Les terminaux d'entrée | 6 bornes d'entrée numérique, dont l'une prend en charge l'entrée d'impulsions à haute vitesse jusqu'à 100 kHz. |
2 terminaux d'entrée analogiques, dont l'un ne prend en charge que la tension d'entrée 0-10 V et l'autre la tension d'entrée 0-10 V et le courant d'entrée 420 mA. | ||
Terminal de sortie | 1 borne de sortie numérique | |
1 borne de sortie du relais (RA.RB.RC) | ||
1 borne de sortie analogique:supportant une sortie de courant de 0 ‰ 20 mA ou une sortie de tension de 0 ‰ 10 V | ||
Source de fréquence | Réglage numérique, réglage de tension analogique, réglage de courant analogique, réglage d'impulsion et réglage du port de communication en série. | |
Affichage à LED | Il affiche les paramètres. | |
Fermeture des clés et sélection des fonctions | Il peut verrouiller partiellement ou complètement les touches et définir la gamme de fonctions de certaines touches afin d'éviter tout dysfonctionnement. | |
Mode de protection | Détection du court-circuit du moteur à l'allumage, protection contre les pertes de phase de sortie, protection contre le surtensionnement, protection contre le surtensionnement, protection contre la surtension, protection contre la surchauffe et protection contre la surcharge. |
Modèle VFD | Voltage d'entrée | Puissance de sortie nominale (KW) | Courant d'entrée nominal (A) | Courant de sortie nominal (A) | Puissance moteur (kW) |
Pour les appareils de surveillance des risques, le système de surveillance des risques est utilisé. | 1 pH AC220V ± 15% | 0.75 | 7.2 | 5 | 0.75 |
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. | 1.5 | 10 | 7 | 1.5 | |
Le nombre d'émissions de CO2 est déterminé en fonction de l'indice de CO2 utilisé. | 2.2 | 16 | 11 | 2.2 | |
Le nombre de points de contrôle est le nombre total de points de contrôle. | 3PH AC380V ± 15% | 0.75 | 3.8 | 2.5 | 0.75 |
Le numéro de série de l'appareil est le numéro de série de l'appareil. | 1.5 | 5 | 3.7 | 1.5 | |
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 2.2 | 5.8 | 5 | 2.2 | |
Pour les appareils à commande numérique, le numéro de série est le numéro de série. | 3.7 | 10 | 9 | 3.7 | |
Le nombre de points de contrôle est le nombre total de points de contrôle. | 5.5 | 15 | 13 | 5.5 | |
Le nombre de fois où les données doivent être utilisées. | 7.5 | 20 | 17 | 7.5 | |
Pour les appareils à commande numérique | 11 | 26 | 25 | 11 | |
Pour les appareils de type "A" | 15 | 35 | 32 | 15 | |
Pour les appareils de surveillance des risques, les mesures suivantes sont nécessaires: | 18.5 | 38 | 37 | 18.5 | |
Pour les appareils de surveillance des risques, les mesures suivantes sont nécessaires: | 22 | 46 | 45 | 22 | |
Pour les appareils de type "A" | 30 | 62 | 60 | 30 | |
Pour les appareils de type "A" | 37 | 76 | 75 | 37 | |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
Pour les appareils de surveillance des risques, les mesures suivantes sont nécessaires: | 160 | 160 |
