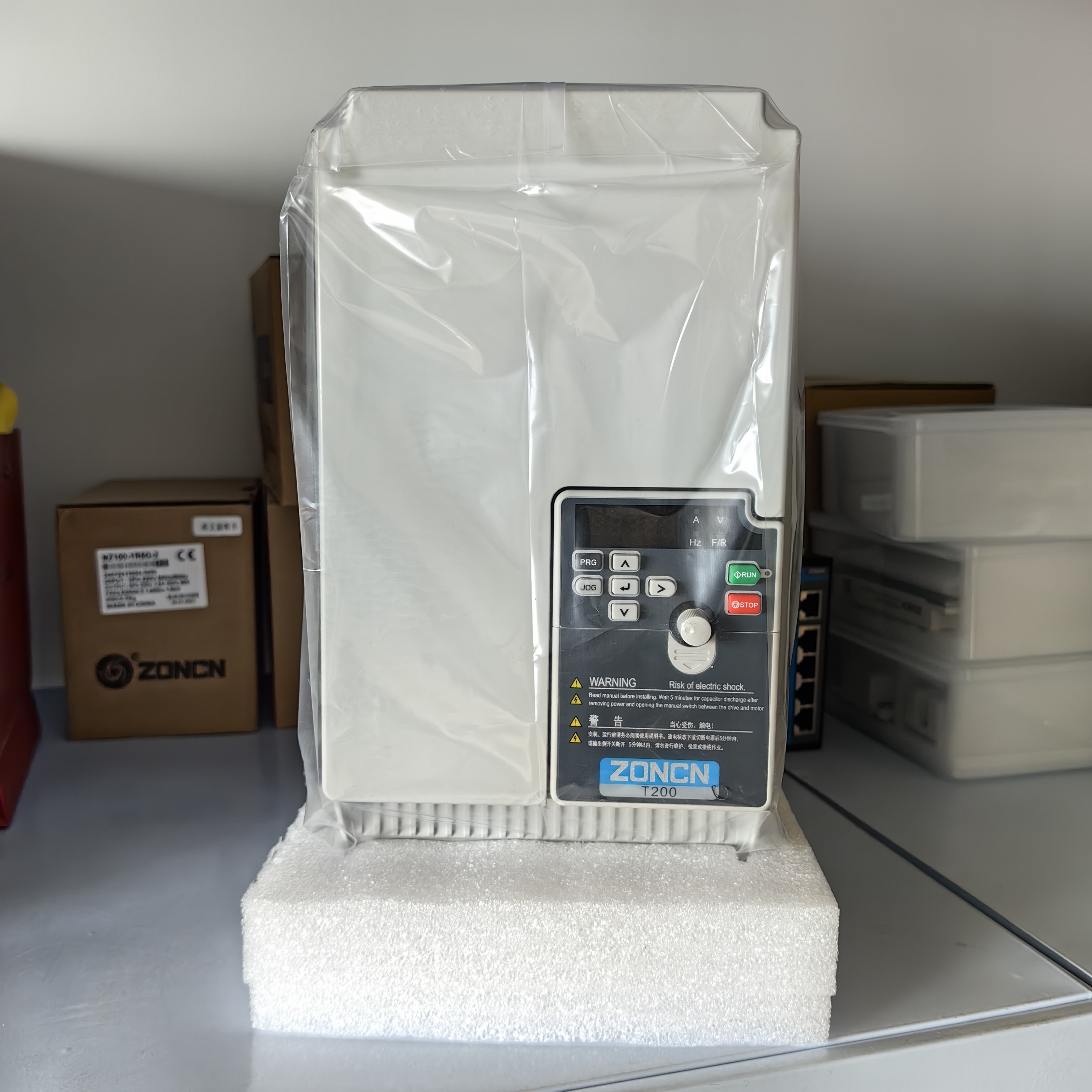

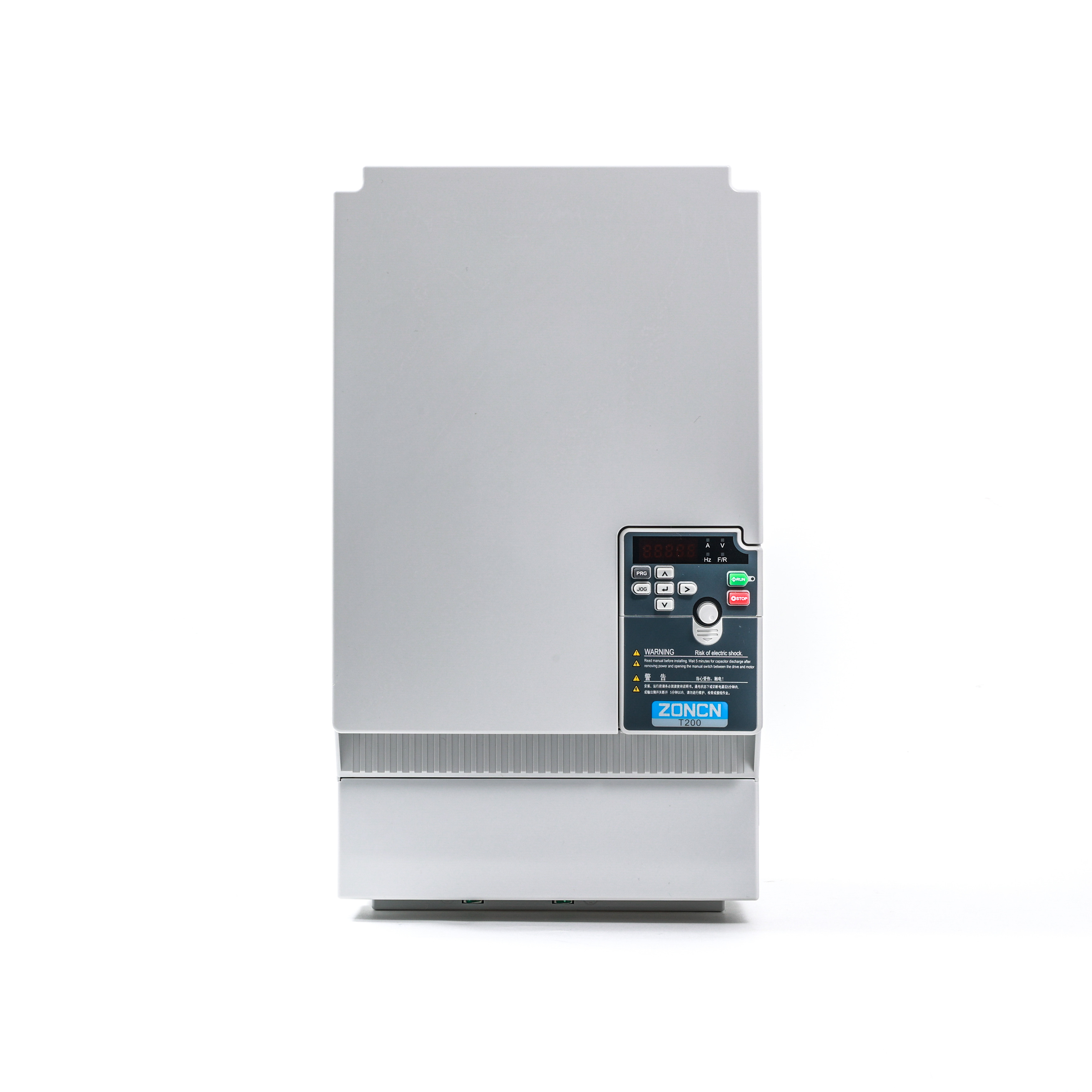

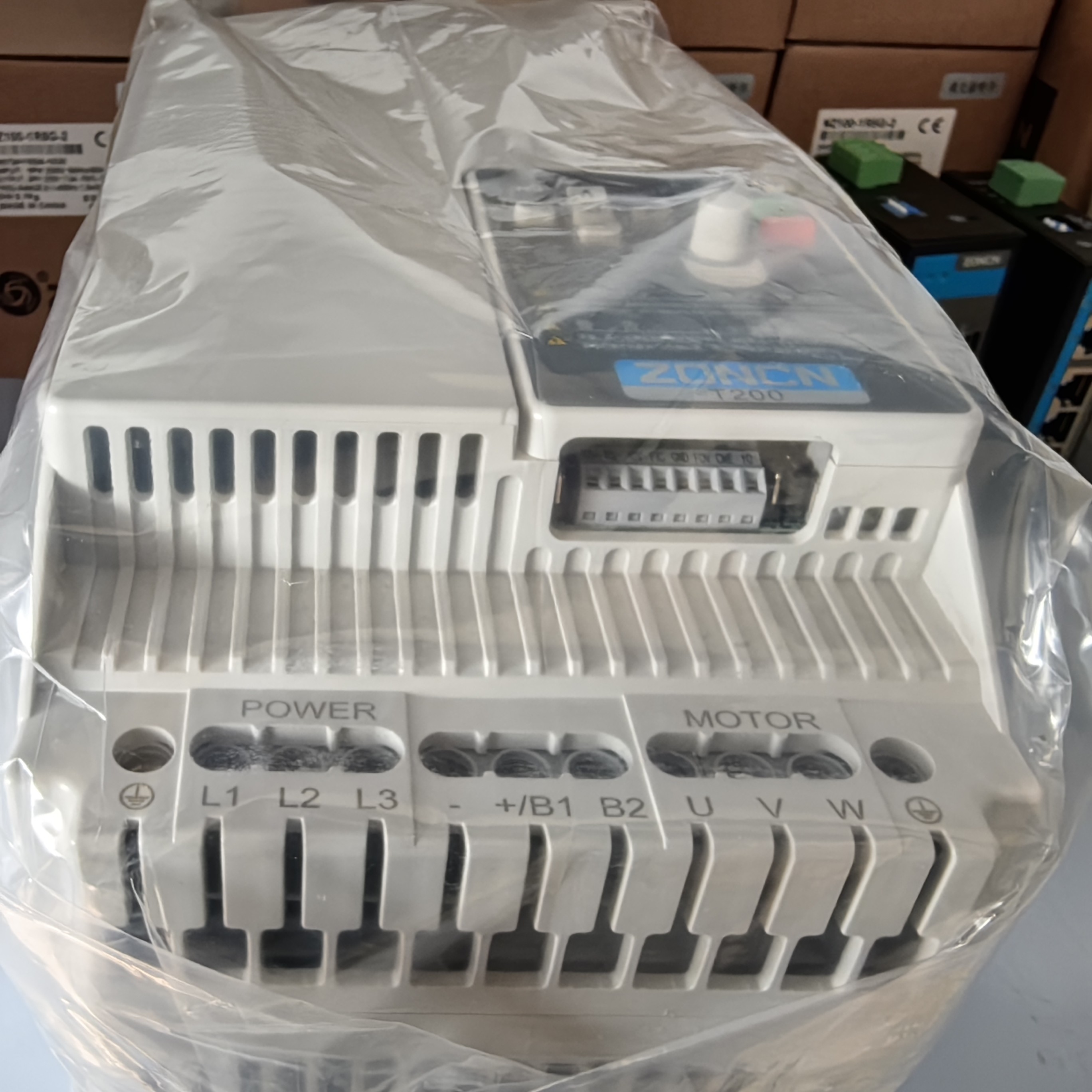

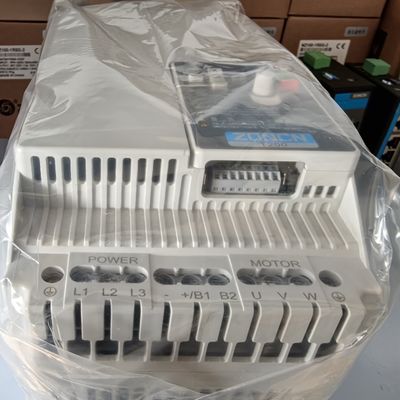

Invertisseur de courant alternatif à fréquence variable 22kw 380v basse tension RS485

Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485
Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485
Informations de base
Lieu d'origine: Shanghai, en Chine
Nom de marque: ZONCN Inverter Vfd
Certification: CE
Numéro de modèle: VFD de la série T200
Documents: ZONCN T200 series catalog 2...11.pdf
Quantité de commande min: 1 Unité
Détails d'emballage: Cartonné
Délai de livraison: 7 à 30 jours ouvrables
Conditions de paiement: T/T, Western Union, paypal
Capacité d'approvisionnement: 100000 unités par mois
meilleur prix Contactez
Voltage: 380V±15%; Contrôle du vecteur en boucle fermée: - Oui, oui.
contrôle du vecteur en boucle ouverte: - Oui, oui. 24 VDC: Le soutien
Fonction STO: Le soutien type d'interface: RJ45
Le type: Induction de courant alternatif Moteur de PMS: - Oui, oui.
Communication avec le DP Profibus: - Oui, oui. Élargissement des E/S: - Oui, oui.
Le pouvoir: 11 kW
Mettre en évidence:

Invertisseur à entraînement à fréquence variable 380v AC

,

Invertisseur à entraînement à fréquence variable de 22 kW

,

Transformateur de transmission à fréquence variable RS485

T200 Série VFD Inverteur de fréquence AC 22KW

Introduction du produit de base:

Rencontrez l'inverseur de la série ZONCN T200, un changeur de jeu conçu pour simplifier la complexité.filtre EMC intégré, un bouclier autonome contre le bruit électrique qui réduit les coûts d'installation et garantit une conformité sans tracas.les T200Suite de communication multiprotocole(Modbus, EtherCAT, CANopen, PROFINET) agit comme un traducteur universel, synchronisant sans effort avec les PLC, les capteurs et les plateformes IoT.

La sécurité n'est pas une question secondaire.Caractéristique STOIl offre un arrêt de couple sûr, protégeant les opérateurs et les machines sans compromettre la productivité.contrôle vectoriel en boucle ferméeIl s'adapte à n'importe quel type de moteur, amélioré par des cartes PG plug-in pour une précision basée sur les rétroactions en robotique, systèmes CNC ou lignes d'emballage de précision.Port de clavier RJ45Il offre une connexion robuste et résistante aux interférences, permettant de configurer les paramètres à la volée, même dans des environnements poussiéreux ou humides.

Compact mais puissant, le T200 n'est pas seulement une question de spécifications; il s'agit de permettre aux ingénieurs d'innover plus rapidement, plus intelligemment et plus sûrement.


Paramètres techniques du produit:

Nom de l'article T200 Paramètres techniques
Fréquence maximale Contrôle vectoriel: 0 ¢ 600 Hz
Contrôle V/F: 0 à 3200 Hz
Mode de commande Contrôle V/F;contrôle du vecteur de flux sans sens (SFVC);contrôle du vecteur en boucle fermée (CLVC)
Fréquence de support 0.5 kHz 16 kHz
La fréquence de charge peut être réglée automatiquement en fonction de la charge
Résolution de fréquence d'entrée Réglage numérique:00,01 Hz
Réglage analogique: fréquence maximale × 0,025%
couple de démarrage Type G:0.5 Hz/150% (SFVC);
Type P:0Pour les appareils de surveillance de l'environnement:
Plage de vitesse 1Je ne veux pas de PG.
Précision de la stabilité de vitesse ± 0,5% (pas de PG)
Régulation du couple ± 5% (FVC)
Capacité de surcharge Type G: 60s pour 150% du courant nominal, 3s pour 180% du courant nominal
Type P: 60s pour 120% du courant nominal, 3s pour 150% du courant nominal
Augmentation du couple Boost fixe;Boost personnalisé de 0,1% à 30,0%
courbe V/F courbe V/F en ligne droite;courbe V/F en plusieurs points;
La courbe V/F de la puissance N (1,2-puissance, 1,4-puissance, 1,6-puissance,10,8 puissance, carré)
Séparation V/F Deux types: séparation complète; séparation à moitié
Mode de rampe Rampe en ligne droite;rampe en courbe S
Quatre groupes de temps d'accélération/décélération avec une plage de 0,00-6500,0 s
Freinage en courant continu Fréquence de freinage en courant continu: 0,00 Hz à la fréquence maximale
Temps de freinage: 0,0-100,0 s
Valeur du courant d'action de freinage: 0,0%100,0%
Contrôle du JOG Plage de fréquence de jogging:0.00 Hz à 50 Hz.
Temps d'accélération/décélération du jogging0,0s~6500,0s
Vitesses prédéfinies multiples à bord Il implémente jusqu'à 16 vitesses via la simple fonction PLC ou par état terminal d'entrée
PID à bord Il réalise le système de contrôle de circuit fermé contrôlé par le processus facilement
régulation automatique de la tension (AVR) Il peut maintenir une tension de sortie constante automatiquement lorsque la tension du réseau change
Contrôle de l'arrêt de surtension/sur courant Le courant et la tension sont limités automatiquement pendant le processus de fonctionnement afin d'éviter les dérapages fréquentes dues à une surtension/surtension.
Limites de courant rapide Il aide à éviter les pannes fréquentes sur le courant de l'onduleur
Limites de couple et régulateurs de couple Il peut limiter le couple automatiquement et empêcher le dépassement fréquent du courant pendant le processus de fonctionnement
Hautes performances La commande du moteur asynchrone est réalisée grâce à la technologie de commande vectorielle de courant haute performance
L'arrêt instantané ne s'arrête pas L'énergie de rétroaction de la charge compense la réduction de la tension afin que l'entraînement CA puisse continuer à fonctionner pendant une courte période
Contrôle du chronométrage L'intervalle de chronométrage est de 0,0 min ≈ 6500,0 min.
Méthodes de communication RS485;EtherCAT;Profibus-DP;CAN est facultatif
Mode de protection Détection du court-circuit du moteur à l'allumage, protection contre les pertes de phase d'entrée-sortie, protection contre le surtensionnement, protection contre le surtensionnement, protection contre la surtension, protection contre la surchauffe et protection contre la surcharge.
Fermeture des clés et sélection des fonctions Il peut verrouiller partiellement ou complètement les touches et définir la gamme de fonctions de certaines touches afin d'éviter tout dysfonctionnement.
Exécution du canal de commande Donné par le panneau, les bornes de contrôle, le port de communication série, peut être commuté de plusieurs façons


Spécifications de l'onduleur de fréquence:

Modèle Voltage d'entrée Puissance de sortie nominale (kw) Courant d'entrée nominal (A) Courant de sortie nominal (A) Puissance du moteur ((kw)
Le nombre d'émissions de CO2 AC 1PH 220V ± 15% 0.4 5.4 2.5 0.4
Le nombre d'émissions de CO2 est le suivant: 0.75 7.2 5.0 0.75
Le nombre d'heures d'attente est le suivant: 1.5 10.0 7.0 1.5
Le nombre d'émissions de CO2 2.2 16.0 11.0 2.2
Le nombre d'heures d'attente est le suivant: AC 3PH 380V ± 15% 0.4 3.4 1.2 0.4
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 0.75 3.8 2.5 0.75
Le nombre d'heures d'attente est le suivant: 1.5 5.0 3.7 1.5
Le nombre d'émissions de CO2 2.2 5.8 5.0 2.2
Le nombre d'émissions de CO2 3.0 8.5 7.0 3.0
Les données sont fournies par les autorités compétentes de l'État membre. 3.7 à 5.5 Jéhovah nous protège, 15/10 9/13 3.7 à 5.5
Les données sont fournies par les autorités compétentes de l'État membre. 5.5 / 7.5 Je vous en prie, 15/20 13/17 5.5 / 7.5
Le nombre de personnes concernées par l'examen est déterminé par le tableau ci-après: 7.5 / 11 20/26 Le 17/25 7.5 / 11
Les données relatives à l'utilisation du produit Jéhovah nous protège, 15/11 26/35 25/32 Jéhovah nous protège, 15/11
Les produits de base doivent être présentés dans un emballage de qualité supérieure. 15/18. Je vous en prie.5 35/38 32/37 15/18. Je vous en prie.5
Les produits de base doivent être présentés dans un emballage de qualité supérieure. 18.5 à 22 38/46 37/45 18.5 à 22
Les produits de base doivent être présentés dans un emballage de qualité supérieure. 22/30 46/62 45/60 22/30
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 30/37 62/76 60/75 30/37
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. 37/45 Les produits 75/90 37/45
Les données sont fournies par les autorités compétentes. 45 à 55 92 à 113 90/110 45 à 55
Les produits de base doivent être présentés dans un emballage de qualité supérieure. 55/75 Le nombre de personnes 110/152 55/75



Sélection de la carte d'extension de la série T200:

Je ne veux pas. Modèle de carte d'extension Numéro de modèle interne du PCB Description de la fonction Modèle applicable
1 Les résultats de l'enquête T11PG01 ABZ_ Carte PG d'entrée différentielle _5V T200-0,4 à 55 kw
2 Les résultats de l'enquête T11PG02 ABZ_OC& Carte PG d'entrée à traction _24V
3 Le numéro d'enregistrement est le numéro d'enregistrement suivant: T11JK01 1 relais normalement ouvert normalement fermé 2 DL_1 FIV_1 FOC
4 Le numéro d'enregistrement est le numéro d'enregistrement suivant: T11JK02 1 sortie d'impulsion à grande vitesse _2 DI_1 FIV_1 FOC
5 Le numéro d'enregistrement est le numéro d'enregistrement. T11CM01 Carte de communication ProfibusDP
6 Le numéro d'enregistrement est le numéro d'enregistrement. T11CM02 Carte de communication Ethercat
7 Le numéro d'enregistrement est le numéro d'enregistrement. T11CM03 Carte de communication CAN
8 Le numéro d'enregistrement est le numéro d'enregistrement. Le montant de l'aide est calculé en fonction de l'expérience acquise. Carte de communication TCP Modbus
9 Le numéro d'enregistrement est le numéro de référence. T11CM05 Carte de communication Profinet
Remarque: ce modèle ne dispose que d'une interface de carte d'extension multifonctionnelle, la carte de communication et la carte PG partagent cette interface. La carte de communication et la carte PG ne peuvent sélectionner qu'une seule extension,non compatibles en même temps.



Diagramme de circuit de la série T200:

Invertisseur de courant alternatif à fréquence variable 22kw 380v basse tension RS485 0



FAQ:
Q1: Quelle est votre MOQ?
R: 1 pc

Q2:Quelles sont vos conditions de paiement?
A: T/T 100% avant la livraison.


Q3:Quel est votre délai de livraison?
R: Généralement dans un délai de 15 jours après réception du paiement intégral.


Q4:Comment puis-je obtenir une commande OEM/ODM?
R: Si votre quantité de commande répond à certaines exigences, nous sommes heureux de la personnaliser pour vous. Nous avons une coopération avec plus de quarante fabricants.
