Contrôle multi-pompes, entraînement à fréquence variable, commande un à quatre, 15 kW 380 VFD, convertisseur VSD

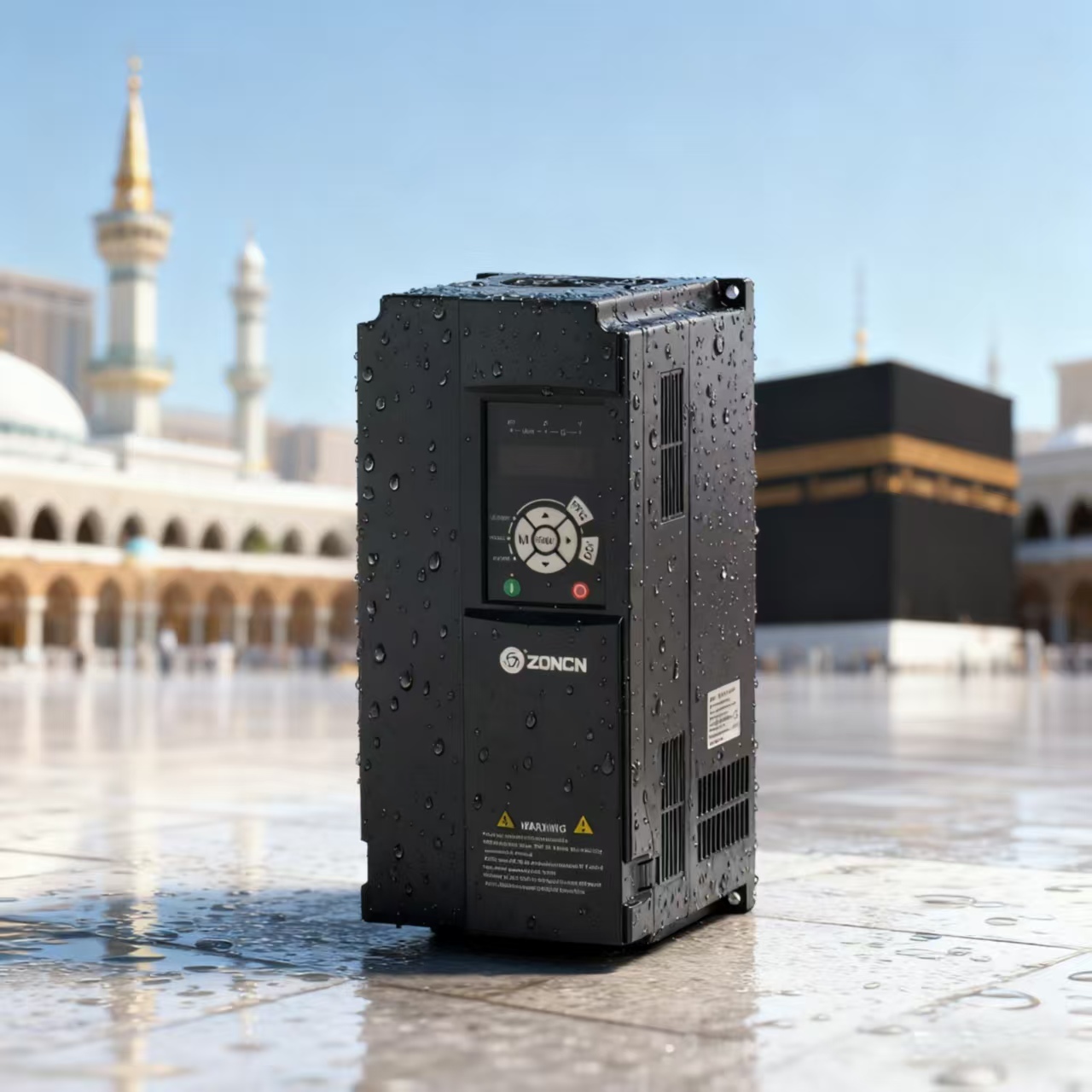

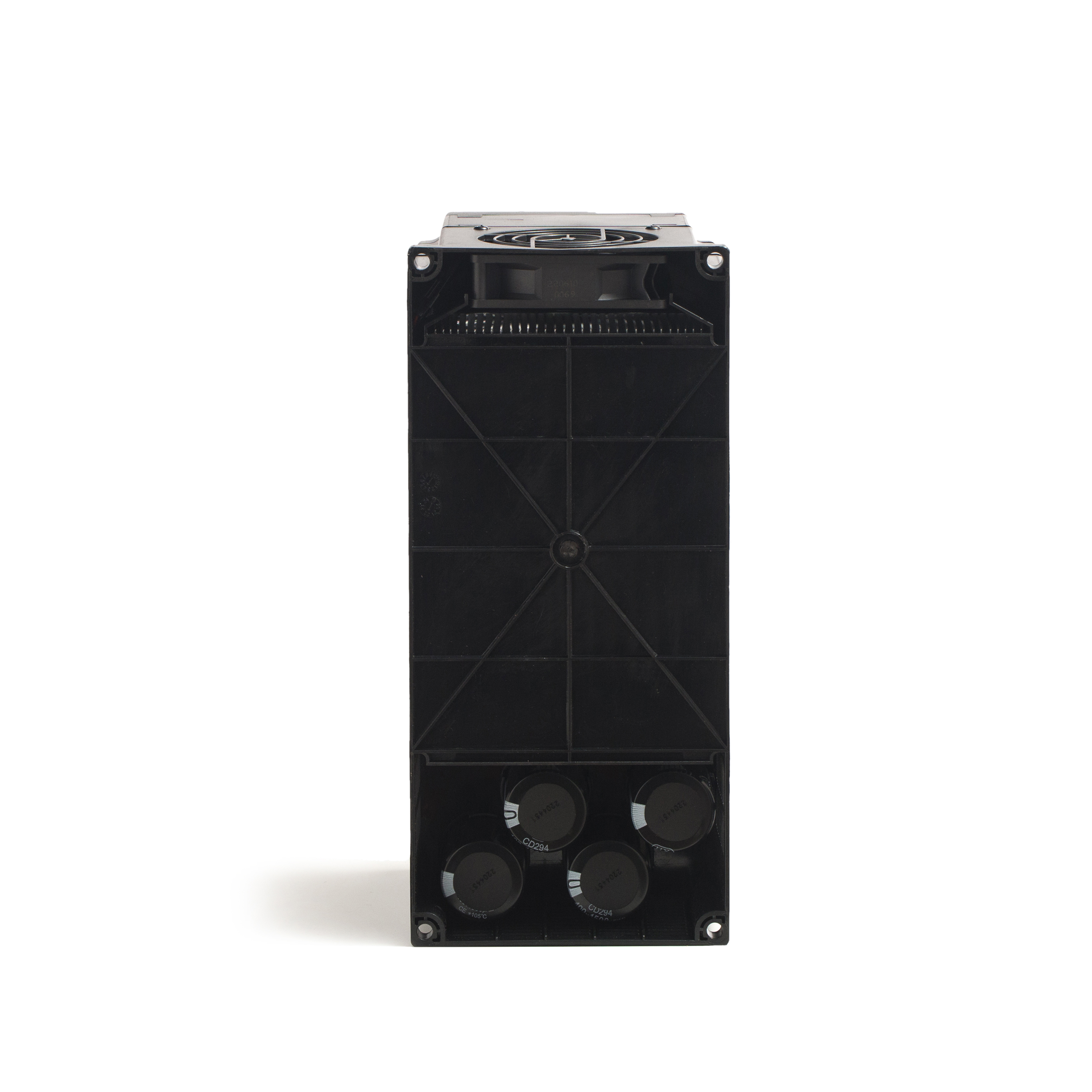

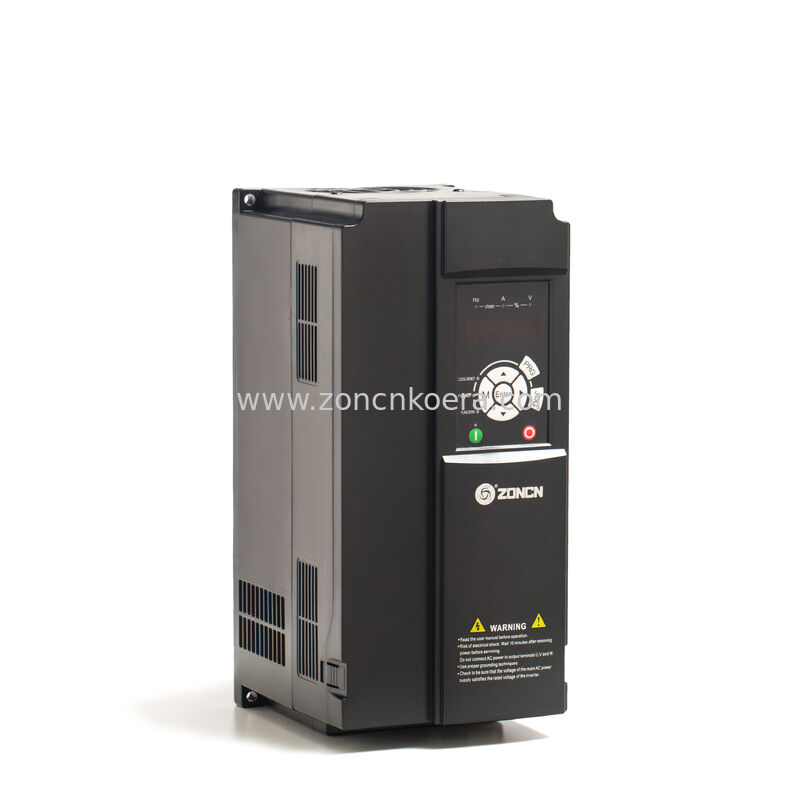

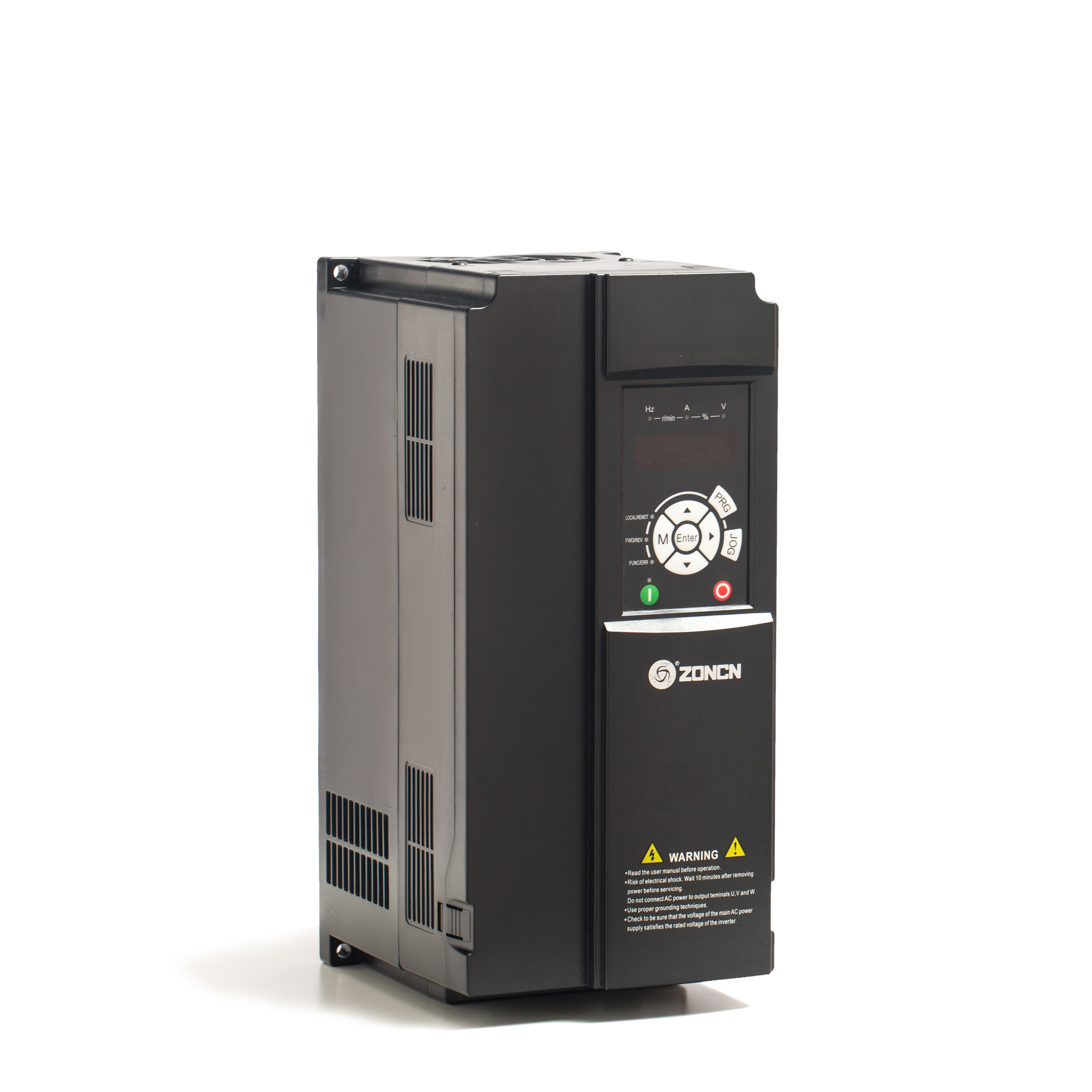

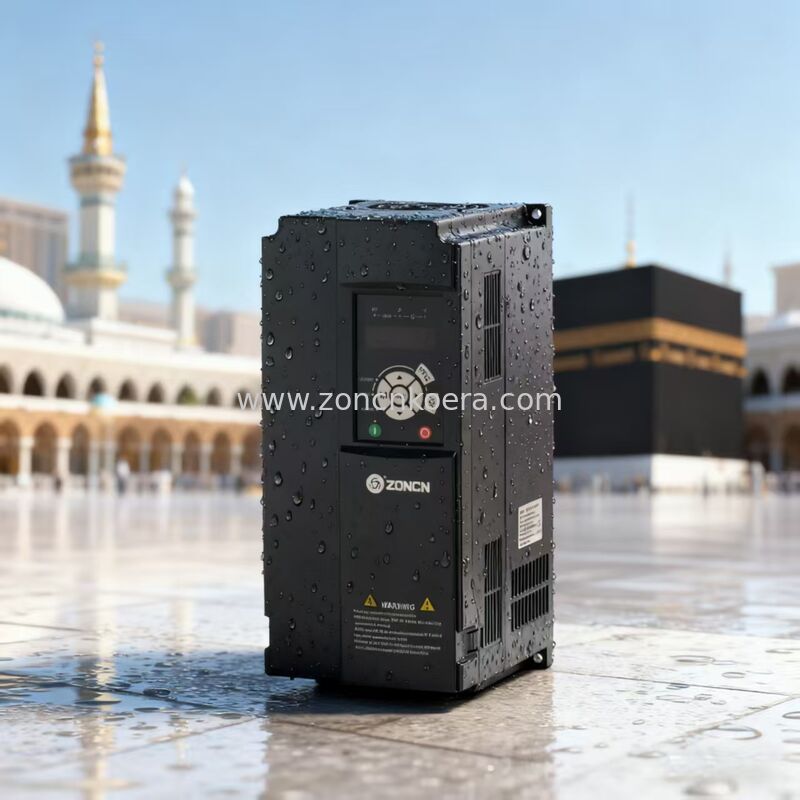

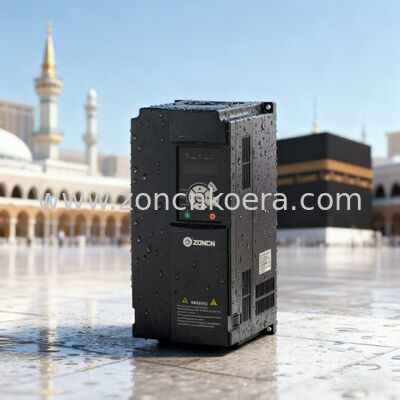

Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter
Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter Multi-Pump Control Variable Frequency Drive One-To-Four Control 15KW 380V VFD VSD Converter
Informations de base
Lieu d'origine: Shanghai, Chine
Nom de marque: ZONCN
Certification: CE
Numéro de modèle: T9400S-15G/18,5P
Quantité de commande min: 1 unité
Détails d'emballage: emballage en carton
Délai de livraison: 7-30 jours ouvrables
Conditions de paiement: T / T, Western Union ， Paypal
Capacité d'approvisionnement: 100000 unités par mois
meilleur prix Contactez
Modèle: T9400S VFD Mode de contrôle: Contrôle V/F ; Contrôle vectoriel en boucle ouverte (sans PG) ; Contrôle vectoriel en boucle fermée
Fréquence maximale: 0,00-600,00 Hz. Pouvoir: VFD de 15 kW
Application: Pompe à eau Plage de vitesse: 1Je ne veux pas de PG.
Communication: Modbus RS485 ; Exactitude de stabilité de vitesse: ±0,5 % (pas de PG)
Matériel: Plastique et métal Garantie: 18 mois

Invertisseur de commande multi-pompes de la série T9000S

Introduction du produit

La caractéristique déterminante de l'onduleur de fréquence multi-pompe T9000S est sa capacité à contrôler deux pompes ou plus fonctionnant en parallèle avec une seule unité autonome.L'onduleur sélectionne intelligemment les pompes à utiliser pour maintenir et réguler de manière fiable la valeur cible du processus du système de pompage, tout en exécutant simultanément l'alternance automatique des cycles d'activation de la pompe pour garantir un temps de fonctionnement égal et une utilisation uniforme sur l'ensemble du parc de pompes.



- Offre une protection inégalée de bout en bout pour toute votre infrastructure de pompage,L'expérience de l'entreprise a permis d'établir une base de données complète sur les services fournis par les entreprises., des fonctions spéciales améliorant la performance.

- Utilisez les touches ▲▼ pour régler directement la valeur de pression cible.

- Après une coupure de courant, l'appareil reprend automatiquement la fonction de fonctionnement actif lorsque le courant est rétabli.

-Grâce à la fonction de sortie de relais étendue, un onduleur peut désormais contrôler quatre pompes pour l'alimentation en eau à pression constante.

-L'émetteur de courant est alimenté par une alimentation de 24 VDC.

- L'onduleur est équipé d'une fonction de jugement intelligent pour le contrôle de la dormance.

- Le clavier anglais affiche à la fois le point de référence et la valeur de rétroaction.

- L'unité dispose d'une capacité de commande extensible,supportant jusqu'à 4 pompes d'alimentation en eau (y compris la pompe de stabilisation de la pression et les pompes à fréquence variable) pour une gestion complète du système d'alimentation en eau.

- Prend en charge la sélection en ligne de l'indicateur de pression et de l'émetteur de courant.

- Le contrôle de liaison entre une pompe et un onduleur de fréquence remplit la fonction complète d'alimentation en eau à pression constante.

- Le clavier peut activer la fonction de contrôle de l'alimentation en eau à pression constante, et fournit également des fonctions d'arrêt et de réinitialisation des défauts.



Caractéristiques techniques

Je suis...le T9000Ssérie Inverseur
Mode de commande

Régulation V/F

contrôle vectoriel en boucle ouverte (sans PG);

Contrôle vectoriel en boucle fermée (avec PG).
Fréquence maximale 00,00 à 600 Hz.
Fréquence de support

0Pour les appareils de traitement de l'air

La fréquence porteuse est réglée automatiquementTED basé sur les caractéristiques de la charge.
Résolution de fréquence d'entrée

Réglage numérique:00,01 Hz

Réglage analogique: fréquence maximale 0,025%
couple de démarrage

Type G:0.5Hz/150% ((pas de PG);

Type P:0Pour les appareils de surveillance de l'environnement:
Plage de vitesse 1Je ne veux pas de PG.
Précision de la stabilité de vitesse ± 0,5% (pas de PG)
Capacité de surcharge

Type G: 60s pour 150% du courant nominal, 3s pour 180% du courant nominal.

Type P: 60s pour 120% du courant nominal, 3s pour 150% du courant nominal.
Augmentation du couple Boost automatique ; Boost personnalisé:00,1% à 30,0%.
courbe VF courbe VF en ligne droite; courbe VF en plusieurs points; courbe VF en puissance N (1.2 puissance, 1.4 puissance, 1.6 puissance, 1.8 puissance, 2 puissance)
Séparation VF 2 types: séparation complète;Une demi-séparation.
Mode rampe Mode d'accélération et de décélération linéaire ou en courbe S. Quatre types de temps d'accélération et de décélération, plage de temps d'accélération et de décélération 0,0 ~ 6500.0s. Je vous en prie.
Freinage en courant continu Fréquence de freinage en courant continu:0.00 Hz~ fréquence maximale;intervalle de freinage:0.0s~36.0s ;valeur du courant d'action de freinage:00,0% à 100,0%
JeOGcontrôle

Plage de fréquence de jogging:00,00 à 50,00 Hz

Temps d'accélération/décélération du jogging:0.0 à 6500.0 s
PLC simple; fonctionnement à plusieurs vitesses Jusqu'à 16 vitesses de segment sont possibles avec un PLC ou des bornes de commande intégrés.
PID intégré Il est pratique de réaliser le système de contrôle en boucle fermée du contrôle de processus.
Régulation automatique de la tension (AVR) Quand la tension du réseau change, elle peut automatiquement maintenir la tension de sortie constante.
Contrôle de l'arrêt de surtension et de sur courant Limitation automatique du courant et de la tension pendant le fonctionnement afin d'éviter les sauts fréquents de surtension.
Fonction de limitation du courant rapide Réduire au minimum la défaillance du surcourant et protéger le fonctionnement normal de l'onduleur.
Tl'orque limiteet de contrôle Limitation automatique du couple pendant le fonctionnement pour éviter les débordements fréquents de courant; le mode vecteur en boucle fermée (FVC) permet le contrôle du couple.
Excellente performance Le contrôle du moteur asynchrone est réalisé avec une technologie de contrôle vectoriel de courant de haute performance.
Fonction d'arrêt instantané sans arrêt L'énergie de rétroaction de charge est utilisée pour compenser la réduction de tension lors de la panne de courant transitoire, et l'onduleur peut continuer à fonctionner pendant une courte période.
Limites de courant rapide Il aide à éviter les pannes fréquentes du moteur à courant alternatif.
Contrôle du chronométrage Plage de temps:0.0min-6500.0min. Je vous en prie.
La communication Mle code RS485;
Source de commande Le panneau de commande, le terminal de commande, le port de communication série.
Frécurrence source 10 sources de fréquence: ensemble numérique, ensemble de tension analogique, ensemble de courant analogique, ensemble d'impulsions, ensemble de ports série.
Source de fréquence auxiliaire 10 sources de fréquence auxiliaires. Les utilisateurs peuvent réaliser de manière flexible le réglage fin de fréquence auxiliaire et la synthèse de fréquence.
Terminal d'entrée

Les terminaux d'entrée numériques standard: 5 1 PH 220V 0,4 kW-3,7 kW contrôle vectoriel / 3 PH 380V 0,4 kW-5,5 kW contrôle vectoriel / 6 7,5 kW ou plus, le S3 prend en charge l'entrée d'impulsions à haute vitesse jusqu'à 100 kHz;

1 (inférieur à 5,5 kW) / 2 (supérieur à 7,5 kW) bornes d'entrée analogiquespport entrée de tension 0-10V, 1 (supérieur à 7,5 kW) prise en charge entrée de tension 0-10V ou entrée de courant 4-20mA.
Terminal de sortie

1 terminaux de sortie d' impulsion à grande vitesse et de sortie de collecteur;

1 (inférieur à 5,5 kW)/2 (supérieur à 7,5 kW) borne de sortie de relais;

1 ((1PH 220V 0,4 kW-3,7 kW-vecteur /3PH 380V 0,4 kW-5,5 kW vector) / 2 ((7,5 kW ou plus) terminal de sortie analogique, support de sortie de courant de 4 à 20 mA ou de sortie de tension de 0 à 10 V.



Caractéristiques uniques

Fonction d'approvisionnement en eau Définition Affichage du code
Ajouter une pompe Si la fréquence de fonctionnement est supérieure à la fréquence d'ajout de la pompe.51, et la rétroaction est inférieure à 95% de la valeur définie, et la durée est plus longue que le temps d'ajout de la pompe PA.52, la pompe actuelle sera passée au mode de fonctionnement de fréquence d'alimentation commerciale, et l'onduleur démarre la prochaine pompe. -
Réduction de la pompe Lorsque la fréquence de fonctionnement est inférieure à la fréquence de la pompe de réduction.53, et la rétroaction est supérieure à 95% de la valeur définie, et la durée est plus longue que le temps de pompage de réduction.54, la première pompe d'alimentation commerciale sera arrêtée. -
Pompes de commutation Lorsque la pompe à onduleur est en marche et que la durée atteint le temps de remplacement de la pompe, elle est passée à la pompe suivante. -
La fonction de la pompe d'arrêt du terminal

Arrêter la fonction de la pompe à eau avec le terminal multifonction

51: Pompes 1 invalide

52: Pompes 2 ne sont pas valides

53: Pompes 3 ne sont pas valides

54: Pompes 4 ne sont pas valides

Lorsque le terminal d'entrée correspondant est fermé

1) Si la pompe fonctionne à la fréquence d'alimentation commerciale, débrancher immédiatement le moteur.

2) Si la pompe fonctionne à la fréquence de l'onduleur et qu'il y a des pompes au ralenti, passez immédiatement au mode de commutation de la pompe.

3) Si la pompe fonctionne à la fréquence de l'onduleur et qu'il n'y a pas de pompe au ralenti, la pompe d'alimentation commerciale s'arrête et, après le délai, passe à une fréquence variable.

 -
Démarrage automatique lorsque la puissance est allumée

Le temps de démarrage automatique est retardé.38,

PA.38=0 le démarrage automatique de l'alimentation est invalide;

La valeur par défaut de l'usine de PA.38 est 0.

 -
Réglage et affichage de la pression Le tube numérique ¢ réglage de la pression, pression de rétroaction ¢ en même temps, l'unité est Bar; peut basculer pour afficher d'autres contenus;Appuyez sur les touches haut et bas pour régler le mode de pression, en vous référant aux paramètres de PA.00;PA.00=0: valeur cible numérique PA.01;PA.00=3: valeur cible numérique PA.01, qui peut être réglé avec les touches haut et bas; l'écran de pression s'affichera lors de la modification -
Fonction de sommeil PID

1) Lorsque la pression est atteinte, la fréquence de fonctionnement est inférieure à la fréquence de sommeil PA.29 et la durée est plus longue que la durée de sommeil PA.30, la fréquence devient 0, il entre en veille et affiche "SLP"

2) Lorsque la fréquence de fonctionnement est supérieure à la fréquence de sommeil.29, et la fréquence est stable, et il entrera également dans l'état de sommeil.48

3) Si la fréquence est supérieure à la PA.49, la fonction de sommeil est invalide.

4) Ne dormez que lorsque la pompe d'un onduleur est en marche

 Le taux de change
Fonction de réveil PID ou de détection de fuite d'eau En mode veille, si l'écart de chute de pression est supérieur au réglage de la pression d'entrée.31, l'onduleur se réveille et la fonction PID démarre. -
Anti-gelée En mode veille, si la durée est supérieure à l'AP.42, l'onduleur se réveillera et fonctionnera avec le temps de PA.43 à la fréquence de PA.42. -
Détection de déconnexion du capteur de pression Lorsque le capteur de pression est déconnecté, l'onduleur déclenche l'alarme et affiche le paramètre PIDE, se référant au paramètre PA26, PA27 PIDE
Avertissement de haute pression de l'eau Lorsque la pression est supérieure à PA.32 et que la durée est supérieure à 0,1 s, alarmer la panne de haute pression et arrêter, le code de panne étant "HP", (après que la pression est revenue à la normale, retarder la PA.35 et réinitialiser automatiquement le défaut) HP
Avertissement de basse pression d'eau Lorsque la pression est inférieure à PA.33 et que la durée est supérieure à PA.36, alarme défaillance basse pression et arrêt, le code de défaillance est "LP", (après que la pression est revenue à la normale, retard PA.35 et réinitialiser automatiquement la défaillance) Lp
Pas de mise en garde contre l'eaun

"Frequence de détection A" = fréquence maximale P0,12 - 2 Hz

Si la fréquence de l'onduleur est supérieure à "la fréquence de détection A", la durée est supérieure à PA.37 et la pression est inférieure à PA.34, il va alarmer aucune faute d'eau et arrêter, et le code de défaut est "LL"


Je ne sais pas
Pas de fonction de réinitialisation automatique de la faute d'eau

Lorsqu'aucune défaillance d'eau ne se produit, l'onduleur réinitialise automatiquement la défaillance et fonctionne, et le temps d'intervalle de réinitialisation automatique se réfère à PA.39- Je vous en prie.40.

Arrêt automatique quand il n'y a pas d'eau, , et reprend automatiquement l'approvisionnement en eau quand l'eau arrive.

(dans le mode de fonctionnement du clavier,il est nécessaire d'activer la fonction d'allumage automatique et la fonction de fonctionnement automatique)

 -
