Nom du produit: | Inverseur de VFD | Le type: | Invertisseur à fréquence variable |
---|---|---|---|
Marque: | ZONCN | Niveau de protection: | Pour la protection contre la corrosion |
Filtre électromagnétique: | avoir | Résultats de l'analyse: | 1 ph 220v; 380v 3 ph |
Le pouvoir: | 2.2kw/3hp | Mode de refroidissement: | Radiateur |
Mettre en évidence: | Ip54 Protection des moteurs à fréquence variable,Disques à fréquence variable de 160 kW,Disques à fréquence variable de protection Ip65 |

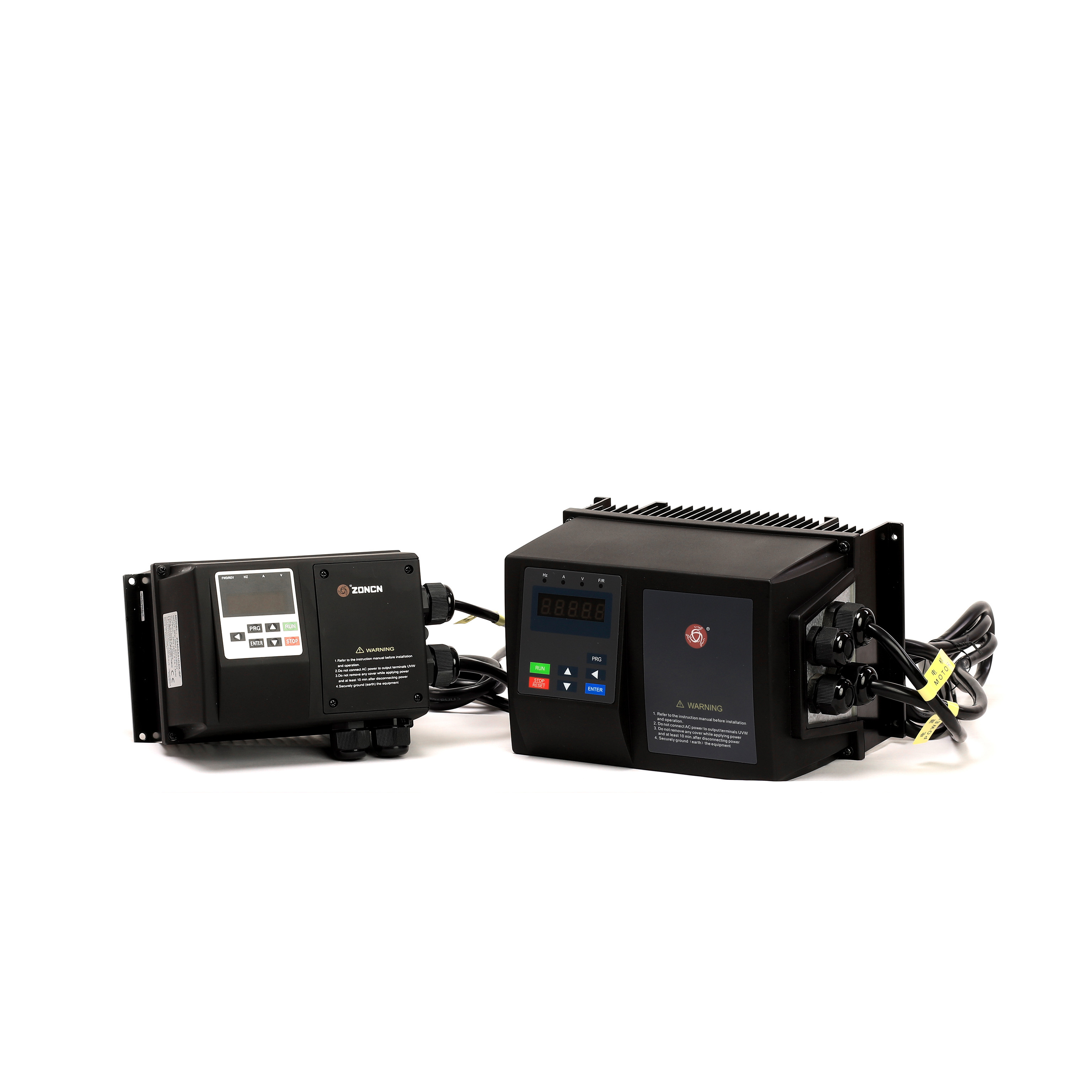

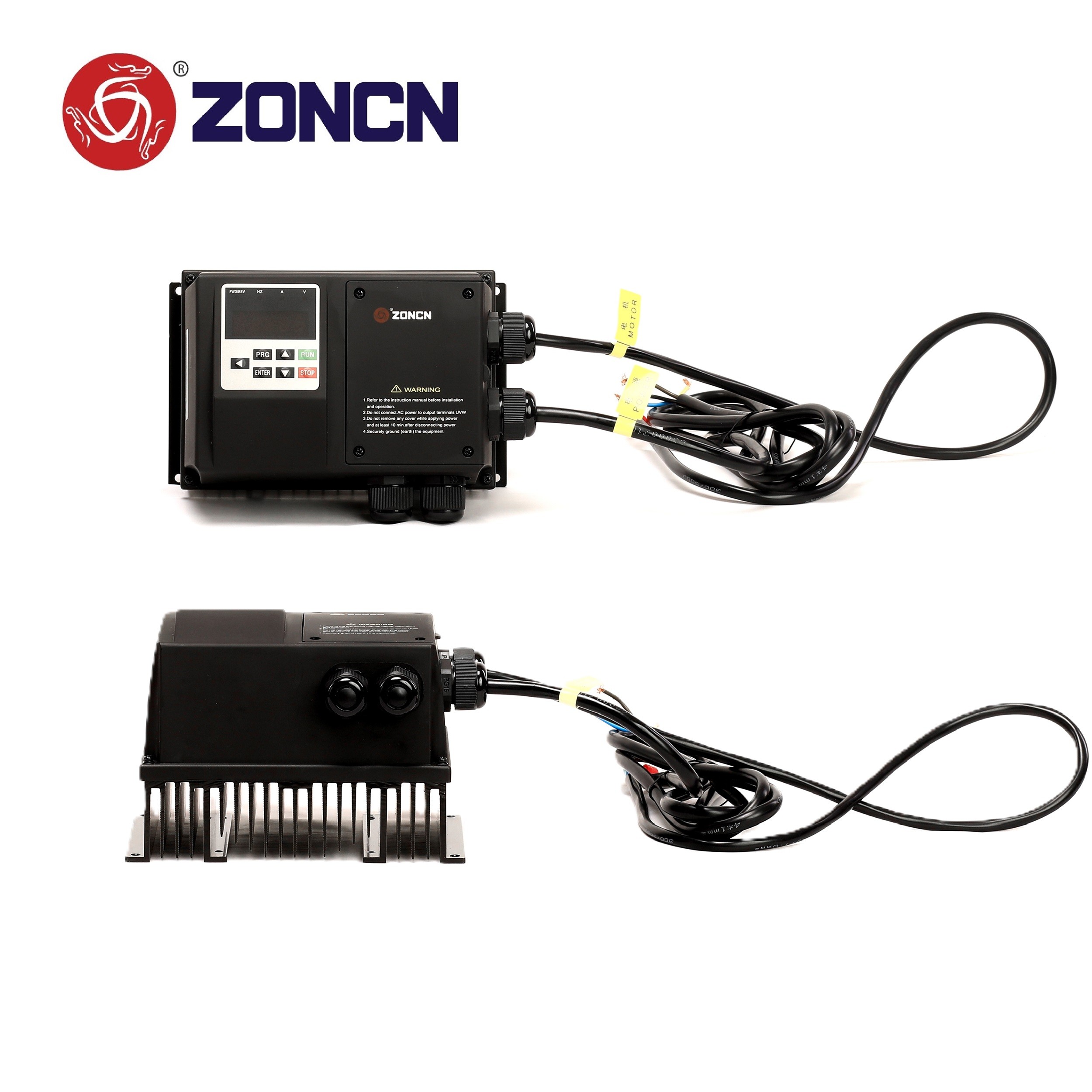

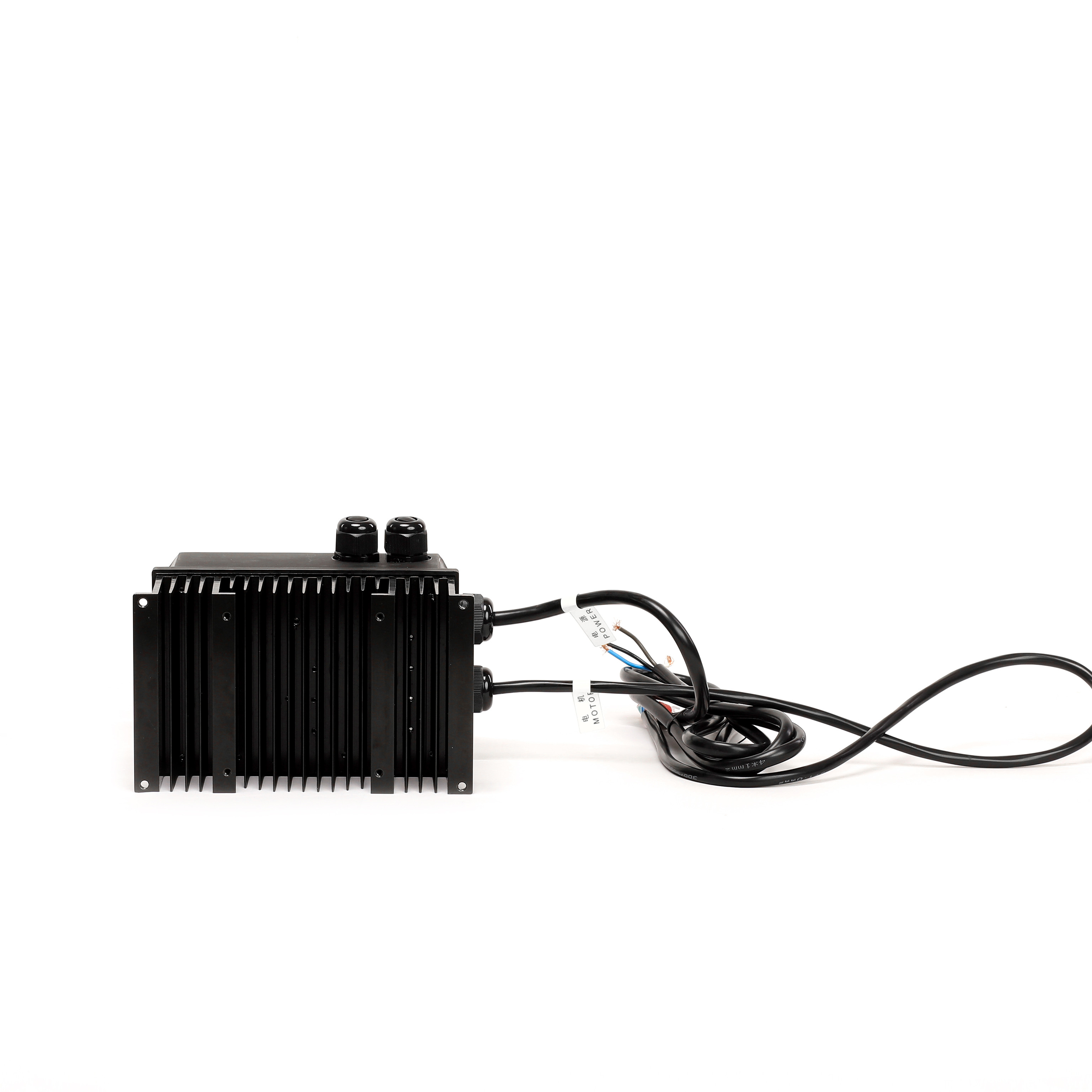

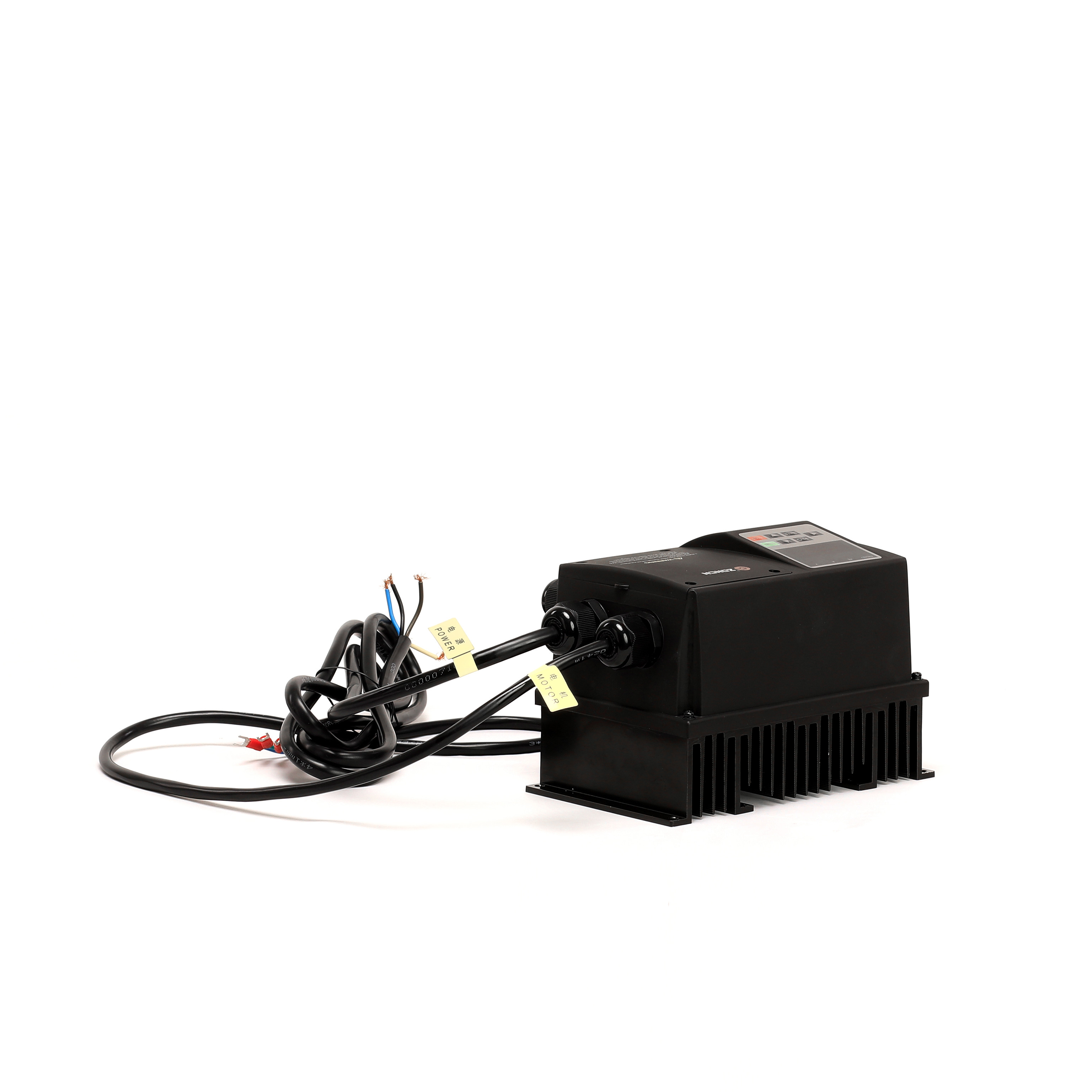

ZONCN haute protection IP65 Inverteur VFD 220v 380v Pour pompe 1hp 2hp 3hp moteurs
1Voltage: 110v/220v d'entrée en phase unique, 380v d'entrée en trois phases
2- Plage de puissance: de 0,75 kW à 160 kW
3. La commande V/F et la commande vectorielle sont disponibles
4Niveau de protection: IP65/IP54
5Peut être monté directement sur le moteur
6. Une entrée de tension analogique (0-10V) et une entrée de courant analogique (4-20mA) sont disponibles
7. Communication par modbus RS485
8. Fonction: pas d'arrêt d'eau, chronométrage, antigel, alarme d'approvisionnement en eau, etc.
9. Filtre EMC intégré et contrôle PID
10. Peut être utilisé dans des environnements pollués, mauvais, par exemple, sales, humides, etc.
11. OEM/ODM est toujours le bienvenu
Titre | Invertisseur de la série Z5000 | |
Fonctions standard | Mode de commande | Contrôle sans capteur du vecteur de flux (SFVC) |
Contrôle de tension/fréquence (V/F) | ||
Fréquence maximale | Contrôle vectoriel: 0 ∼ 320 Hz | |
Contrôle V/F: 0 ̊3200 Hz | ||
Fréquence de support | 1 kHz à 16 kHz | |
La fréquence du support peut être réglée automatiquement en fonction des caractéristiques de la charge. | ||
Résolution de fréquence d'entrée | Réglage numérique: 0,01 Hz | |
Réglage analogique: fréquence maximale x 0,025% | ||
couple de démarrage | Le type G: 0,5 Hz/150% (SFVC); | |
Type P: 0,5 Hz/100% | ||
Plage de vitesse | 1Le montant de l'allocation est calculé à partir de l'allocation. | |
Précision de la stabilité de vitesse | ± 0,5% (SFVC) | |
Capacité de surcharge | Type G: 60s pour 150% du courant nominal, 3s pour 180% du courant nominal. | |
Type P: 60s pour 120% du courant nominal, 3s pour 150% du courant nominal | ||
Augmentation du couple | Poussée fixe | |
Boost personnalisé 0,1% 30,0% | ||
courbe V/F | courbe V/F en ligne droite | |
courbe V/F en plusieurs points | ||
La courbe V/F de puissance N (1.2 puissance, 1.4 puissance, 1.6 puissance, 1.8 puissance, carré) | ||
Séparation V/F | Deux types: séparation complète; séparation à moitié | |
Mode de rampe | Rampe en ligne droite | |
Rampe à courbe S | ||
Quatre groupes de temps d'accélération/décélération avec une plage de 0,0 ∼ 6500 s. | ||
Freinage en courant continu | fréquence de freinage en courant continu: 0,00 Hz à la fréquence maximale; temps de freinage: 0,0-36,0 s; | |
Valeur du courant d'action de freinage: 0,0%100,0% | ||
Contrôle du JOG | L'intervalle de fréquence JOG est de 0,0050,00 Hz. | |
JOG temps d'accélération/décélération: 0,0·6500,0 s | ||
À bord Vitesses prédéfinies multiples | Il implémente jusqu'à 16 vitesses via la simple fonction PLC ou par entrée ((X) états terminaux | |
PID à bord | Il réalise facilement un système de contrôle en boucle fermée contrôlé par processus. | |
Voltage automatique | Il peut maintenir une tension de sortie constante automatiquement lorsque la tension du réseau change. | |
réglementation (AVR) | ||
Surtension/ | Le courant et la tension sont limités automatiquement pendant le processus de fonctionnement afin d'éviter les accidents fréquents dus à une surtension/surtension. | |
Résistance au surcourant | ||
contrôle | ||
Limites de couple et régulateurs de couple | Il peut limiter automatiquement le couple et empêcher les débordements fréquents de courant pendant le processus de fonctionnement. | |
L'arrêt instantané ne s'arrête pas | L'énergie de rétroaction de charge compense la réduction de tension afin que l'entraînement CA puisse continuer à fonctionner pendant une courte période. | |
Limites de courant rapide | Il aide à éviter les pannes fréquentes de sur-courant de l'entraînement CA. | |
Hautes performances | La commande du moteur asynchrone est réalisée par la technologie de commande du vecteur de courant à haute performance. | |
Contrôle du chronométrage | Délai d'exécution: 0.0 ‰ 6500.0 minutes | |
Méthodes de communication | Résistance à la compression | |
Exécution du canal de commande | Donnée par le panneau, les bornes de commande, | |
Port de communication série, peut être commuté de plusieurs façons | ||
Source de fréquence | 10 types de source de fréquence, donnés par | |
La tension analogique numérique, le courant analogique, l'impulsion, le port série. peut être commuté de plusieurs façons | ||
Source de fréquence auxiliaire | 10 types de sources de fréquence, données par tension analogique numérique, courant analogique, impulsion, port série. | |
Entrée et sortie | Les terminaux d'entrée | 6 bornes d'entrée numérique, dont l'une prend en charge une entrée d'impulsions à haute vitesse allant jusqu'à 100 kHz. |
2 terminaux d'entrée analogiques, dont l'un ne prend en charge que la tension d'entrée 0-10 V et l'autre la tension d'entrée 0-10 V et le courant d'entrée 420 mA. | ||
Terminal de sortie | 1 borne de sortie numérique | |
1 borne de sortie du relais (RA.RB.RC) | ||
1 borne de sortie analogique:supportant une sortie de courant de 0 ‰ 20 mA ou une sortie de tension de 0 ‰ 10 V | ||
Source de fréquence | Réglage numérique, réglage de tension analogique, réglage de courant analogique, réglage d'impulsion et réglage du port de communication en série. | |
Affichage à LED | Il affiche les paramètres. | |
Fermeture des clés et sélection des fonctions | Il peut verrouiller partiellement ou totalement les touches et définir la gamme de fonctions de certaines touches afin d'éviter tout dysfonctionnement. | |
Mode de protection | Détection du court-circuit du moteur à l'allumage, protection contre les pertes de phase de sortie, protection contre le surcourant, protection contre le surtensionnement, protection contre la surtension, protection contre la surchauffe et protection contre la surcharge. |
Modèle VFD | Voltage d'entrée | Puissance de sortie nominale (KW) | Courant d'entrée nominal (A) | Courant de sortie nominal (A) | Puissance moteur (kW) |
Pour les appareils de surveillance des risques, le système de surveillance des risques est utilisé. | 1 pH AC220V ± 15% | 0.75 | 7.2 | 5 | 0.75 |
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. | 1.5 | 10 | 7 | 1.5 | |
Le nombre d'émissions de CO2 est déterminé en fonction de l'indice de CO2 utilisé. | 2.2 | 16 | 11 | 2.2 | |
Le nombre de points de contrôle est le nombre total de points de contrôle. | 3PH AC380V ± 15% | 0.75 | 3.8 | 2.5 | 0.75 |
Le numéro de série de l'appareil est le numéro de série de l'appareil. | 1.5 | 5 | 3.7 | 1.5 | |
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 2.2 | 5.8 | 5 | 2.2 | |
Pour les appareils à commande numérique, le numéro de série est le numéro de série. | 3.7 | 10 | 9 | 3.7 | |
Le nombre de points de contrôle est le nombre total de points de contrôle. | 5.5 | 15 | 13 | 5.5 | |
Le nombre de fois où les données doivent être utilisées. | 7.5 | 20 | 17 | 7.5 | |
Pour les appareils à commande numérique | 11 | 26 | 25 | 11 | |
Pour les appareils de type "A" | 15 | 35 | 32 | 15 | |
Pour les appareils de surveillance des risques, les mesures suivantes sont nécessaires: | 18.5 | 38 | 37 | 18.5 | |
Pour les appareils de surveillance des risques, les mesures suivantes sont nécessaires: | 22 | 46 | 45 | 22 | |
Pour les appareils de type "A" | 30 | 62 | 60 | 30 | |
Pour les appareils de type "A" | 37 | 76 | 75 | 37 | |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
Pour les appareils de surveillance des risques, les mesures suivantes sont nécessaires: | 160 | 160 |
Application de l'onduleur
Questions fréquentes
1Que signifient Z5200 et Z5400?
A. Z5200 est l'acronyme de l'onduleur à entrée monophasée 220v de la série Z5000, Z5400 est l'acronyme de l'onduleur à entrée triphasée 400V de la série Z5000
2Cette série d'onduleurs a-t-elle des bornes d'entrée analogiques?
R. Oui, les bornes FIC peuvent être utilisées pour sélectionner une entrée de tension analogique ((0-10v) et une entrée de courant analogique (4-20mA) par l'intermédiaire du commutateur SW1.
3Cette série d'onduleurs est à l'épreuve de la poussière et de l'eau.
R. Oui, l'onduleur Z5000 est un onduleur à haute protection, il peut être utilisé dans un environnement mauvais, par exemple humide, sale, etc.
4Quelle est la durée de garantie de cet onduleur?
A. 18 mois
5Je peux en acheter une pour tester?
R. Pas de problème, notre MOQ est 1 unité.
